Boîte de combinaison 1 000 V CC, 4 entrées, 2 sorties, type isolateur

Le type d'isolateur 4 entrées 2 sorties du boîtier de combinaison 1 000 V CC, fourni par la Chine fabricant Zhejiang Soutya New Energy LLC, est une unité de combinaison PV 1 000 V CC doté d'un boîtier PC ignifuge et d'une protection IP66 qui garantit haute durabilité et performances extérieures fiables. L'appareil intègre composants de sécurité critiques, dont 2 dispositifs de protection contre les surtensions CC, 8 CC porte-fusibles et 2 interrupteurs d'isolement CC de type cage. Il est conçu pour offrent une protection d'isolation complète, une protection contre les fuites et une mise à la terre protection dans les systèmes photovoltaïques à 4 cordes.

Paramètre technique

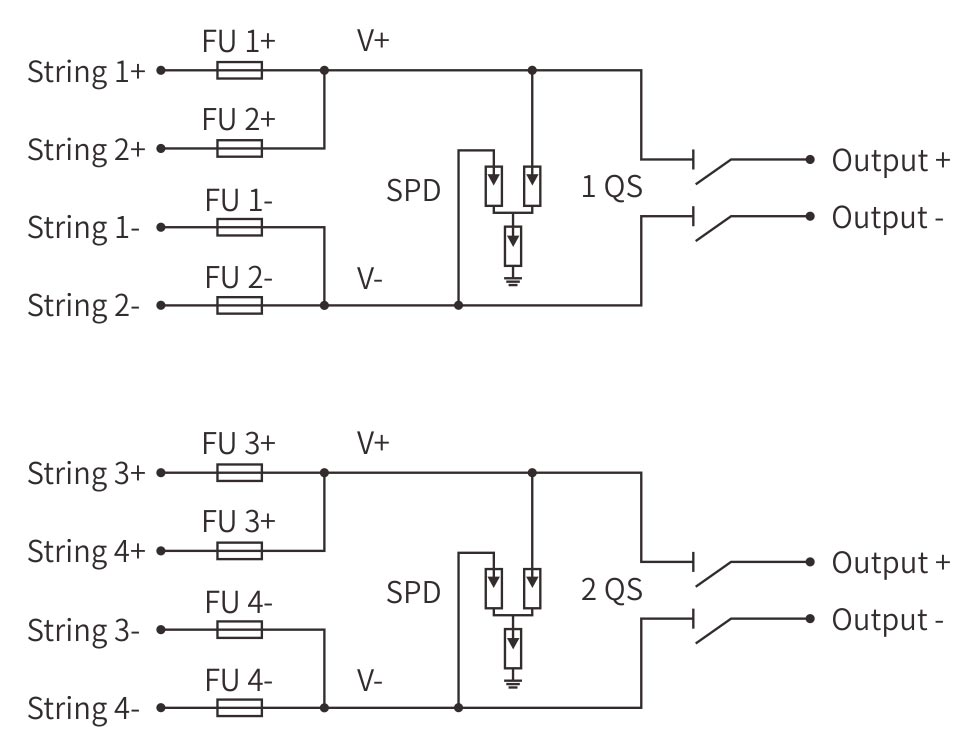

Schéma de câblage

Scénarios d'application

Toit commercial à 1,4 cordes

Conçu pour les magasins à grande surface, les ateliers et les entrepôts utilisant quatre chaînes photovoltaïques sur de larges toits. Le boîtier les fusionne en deux sorties indépendantes, donc une L'onduleur peut alimenter l'atelier tandis qu'un autre sauvegarde le bureau. Jumeau les isolateurs rotatifs permettent un verrouillage en quelques secondes, et IP66 protège les tempêtes de poussière et arrosez.

2. Sous-réseaux de ferme solaire

Se glisse sur les tables de combinaison dans les fermes solaires de 1 à 10 MW. Quatre sous-tableaux entrent, deux câbles homerun sortent, chacun avec son propre isolateur, permettant aux équipes O&M arrêtez la moitié du terrain pour le remplacement des chaînes sans toucher au reste. Les doubles SPD avalent les éclairs à proximité.

3. Agriculture à haute puissance

Se fixe aux murs de la grange ou aux champs irrigués par pivot où quatre chaînes alimentent des pompes et des séchoirs à grains. Des fusibles individuels par chaîne arrêtent un défaut à la terre en un seul ligne de tuer toute l’approvisionnement en eau des cultures. La coque IP66 résistante aux UV rit à la poussière d'engrais et aux lavages quotidiens.

4. Hybrides de stockage solaire

Se monte sur la cabane à batterie : quatre strings en entrée, sortie A vers l'onduleur hybride, sortie B vers le chargeur MPPT. L'un ou l'autre chemin peut être isolé avec une torsion de sa propre poignée, afin que les techniciens puissent échanger les batteries ou redémarrer l'onduleur sans assombrir la charge critique.

5. Stations de télécommunications à distance/hors réseau

S'attache au poteau derrière quatre panneaux minces alimentant des anneaux CC redondants pour radios et capteurs. Le boîtier ignifuge IP66 survit à -40 °C nuits et soleil du désert, tandis que les deux jambes de sortie maintiennent l'équipement de communication en vie même quand un côté est en panne pour le service.
