Boîte de combinaison 1 000 V CC, 1 entrée, 1 sortie, type isolateur

Le type d'isolateur 1 en 1 sortie du boîtier de combinaison 1 000 V CC, fourni par les Chinois fabricant Zhejiang Soutya New Energy LLC, est conçu pour le photovoltaïque systèmes. Il est construit à partir de matériau ABS + PC, offrant un caractère ignifuge, résistance aux chocs et protection UV, garantissant une grande durabilité en extérieur environnements. L'unité comprend un dispositif de protection contre les surtensions CC, deux fusibles CC supports et un interrupteur sectionneur CC de type cage. Cette configuration fournit protection contre les surintensités et les surtensions pour les systèmes photovoltaïques à chaîne unique.

Paramètre technique

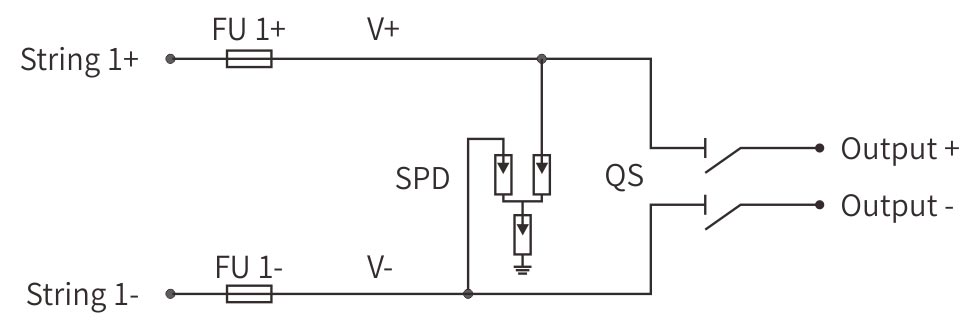

Schéma de câblage

Scénarios d'application

1. PV sur toit à petite échelle – Maisons et boutiques à chaîne unique

Villas compactes, maisons de ville, kiosques et cafés dont le toit entier ne rentre que une chaîne photovoltaïque.

Le boîtier isolateur 1 entrée / 1 sortie confère à cette « merveille à une corde » une sécurité totale kit : isolateur rotatif pour le verrouillage/étiquetage pendant l'entretien par le propriétaire, DC des porte-fusibles contre le courant de défaut de chaîne et un SPD qui absorbe le toit les coups de foudre. Le boîtier ABS-PC résiste aux UV et à la grêle, tournant le le plus petit toit en une centrale électrique durable et conforme au code.

2. Nœuds d'alimentation hors réseau et autonomes

Lampadaires solaires, pompes d'irrigation, répéteurs de télécommunications, autoroute caméras : tout site à chaîne unique qui doit fonctionner 24 heures sans réseau.

Le boîtier ignifuge IP66 protège des moussons de poussière et de la chaleur du désert ; Le moniteur de fuite à la terre intégré se déclenche avant qu'un défaut à la terre ne puisse faire taire un répéteur à distance. Un câble entrant, un câble sortant : les installateurs peuvent monter, tester et éloignez-vous, convaincu que l’actif restera en ligne pendant des décennies.

3. Circuits auxiliaires de ferme solaire

Dans les usines de plusieurs MW, un deuxième réseau, plus petit, alimente souvent la vidéosurveillance et l'onduleur. ventilateurs ou balises lumineuses.

Ce sous-réseau dispose de son propre garde du corps 1 entrée/1 sortie : électriquement et physiquement séparé des chaînes de revenus, donc lorsque la caméra de sécurité la ligne a besoin d'un échange de fusibles, les principaux onduleurs continuent de vendre de l'électricité. Simple topologie, protection dédiée, zéro perte de production.
