Boîtier de combinaison 690 V CA 4 entrées 1 sortie

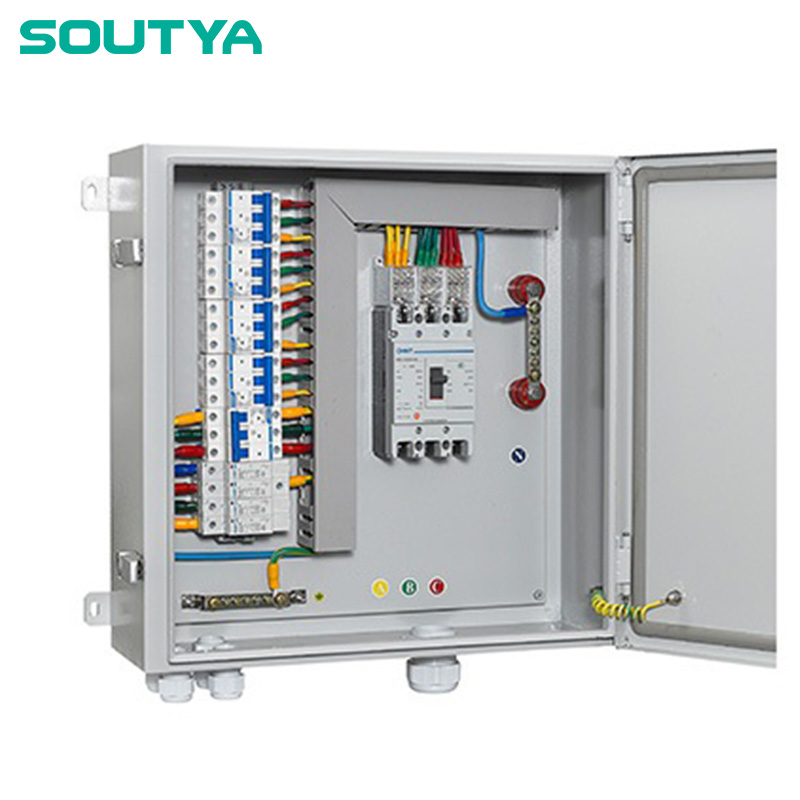

Le boîtier de combinaison 690 V AC 4 en 1 sortie, fourni par le fabricant chinois Zhejiang Soutya New Energy LLC, est une unité onduleur-combineur triphasée de 690 V construit avec un boîtier en acier enduit de poudre, résistant aux UV et IP65 / Étanchéité classée IK10 pour des performances extérieures durables. Les maisons d'enceinte quatre disjoncteurs à boîtier moulé CA à 4 pôles (160-250 A) qui fournissent protection individuelle contre les surintensités et les courts-circuits à chaque entrée de l'onduleur, tandis qu'un seul disjoncteur à boîtier moulé CA à 4 pôles (630-1 000 A) fournit isolation à rupture visible et protection contre les surcharges pour la sortie combinée. Les barres omnibus en cuivre L1, L2, L3, N et PE câblées en usine garantissent une fiabilité capacité de transport de courant et liaison équipotentielle, et un type 2 4 intégré Le dispositif de protection contre les surtensions à C.A. du poteau 690 V protège contre les effets de la foudre surtensions. Conçu pour jusqu'à quatre onduleurs solaires à chaîne (4*110-138 kW), il Fournit une combinaison AC essentielle, une immunité aux surtensions et une sécurité de maintenance.

Scénarios d'application

1. Blocs de montage au sol à l'échelle utilitaire (320-550 kW)

Les quatre entrées MCCB 160-250 A acceptent jusqu'à quatre onduleurs string de 138 kW ; le Le MCCB de sortie 1 000 A alimente un poste de transformation MT, réduisant ainsi les longueurs de câbles et les coûts de creusement de tranchées dans les grands parcs solaires.

2. Skids à onduleur central

Monté sur le même châssis que les onduleurs, le boîtier fait office de « hub AC local » — mise en parallèle de quatre sorties de l'onduleur avant qu'un seul gros câble ne soit acheminé vers le anneau principal, simplifiant le câblage des patins et l'accès à la maintenance.

3. Réseaux commerciaux sur toit > 300 kW

Le boîtier en acier IP65 et l'indice d'impact IK10 permettent une installation sur le toit là où l'espace est limité; les composants évalués à 690 V augmentent la tension de la chaîne, coupant Pertes du câble CC et maintien du côté CA compact.

4. Serres agricoles et grappes de granges

Le SPD Type-2 690 V protège les équipements de ventilation, d'irrigation et de traite. des surtensions de foudre courantes dans les champs ouverts, tandis que les MCCB d'entrée individuels permettez aux agriculteurs d'isoler un onduleur sans arrêter l'ensemble du cluster.

5. Sites commerciaux distribués à 4 modules

Chaque MCCB de 160 à 250 A sert de déconnexion locale pour un bâtiment séparé nacelle d'aile ou de car-port ; le MCCB de sortie commun 630-1 000 A simplifie la mesure et la connexion au réseau, tandis que le SPD protège l'ensemble du site contre les transitoires surtensions.
