Boîtier de surveillance PV

Le boîtier IP65 du boîtier de surveillance PV SYCM7, fourni par le fabricant chinois Zhejiang Soutya New Energy LLC, comprend un collecteur de données dédié pour la plateforme de gestion de surveillance des systèmes photovoltaïques et de stockage d'énergie. Il permet Agrégation d'interfaces, conversion de protocoles, collecte de données, stockage de données, surveillance centralisée et centralisée maintenance de divers dispositifs des systèmes photovoltaïques et de stockage d'énergie.

Applications réseau

Applicable aux systèmes photovoltaïques et de stockage d’énergie :

1. Prend en charge le fonctionnement proche via une application mobile via le WLAN intégré.
2. Prend en charge la mise en réseau via Rs485 :
- Se connecte aux onduleurs Huawei, PID et autres appareils.
- Se connecte à des onduleurs tiers, des instruments de surveillance environnementale, des sous-stations (STS) et des compteurs à l'aide du Protocole standard Modbus-RTU. - Se connecte aux compteurs via le protocole DL/T645.
- Se connecte aux appareils en utilisant le protocole standard IEC103.
3. Prend en charge la mise en réseau via Ethernet pour connecter des onduleurs, des contrôleurs de stockage d'énergie intelligents (Smart PCS), intelligents systèmes de stockage d'énergie à chaîne, MBUS CCO et STS.
4. Prend en charge le réseau MBUS pour connecter les onduleurs Huawei et le PID-PVBOX prenant en charge la communication MBUS.
5. Prend en charge la mise en réseau redondante à double plan pour une transmission fiable.
6. Prend en charge la connexion aux systèmes de gestion :
- Se connecte aux systèmes de gestion ou aux appareils tiers à l'aide du protocole Modbus-TCP via un réseau filaire ou sans fil.
- Se connecte aux systèmes de gestion ou aux appareils tiers à l'aide du protocole IEC104 via un réseau filaire dans un réseau local.
- Se connecte aux systèmes de gestion ou aux appareils tiers via le protocole GOOSE via un réseau filaire.

Note:
Ne prend pas en charge la mise en réseau via les réseaux privés 4G/3G/2G ou LTE pour se connecter aux systèmes de gestion utilisant le protocole IEC104.

Scénarios de mise en réseau typiques

Prend en charge les réseaux en anneau de fibre, les réseaux en étoile à fibre et les réseaux en étoile Ethernet.

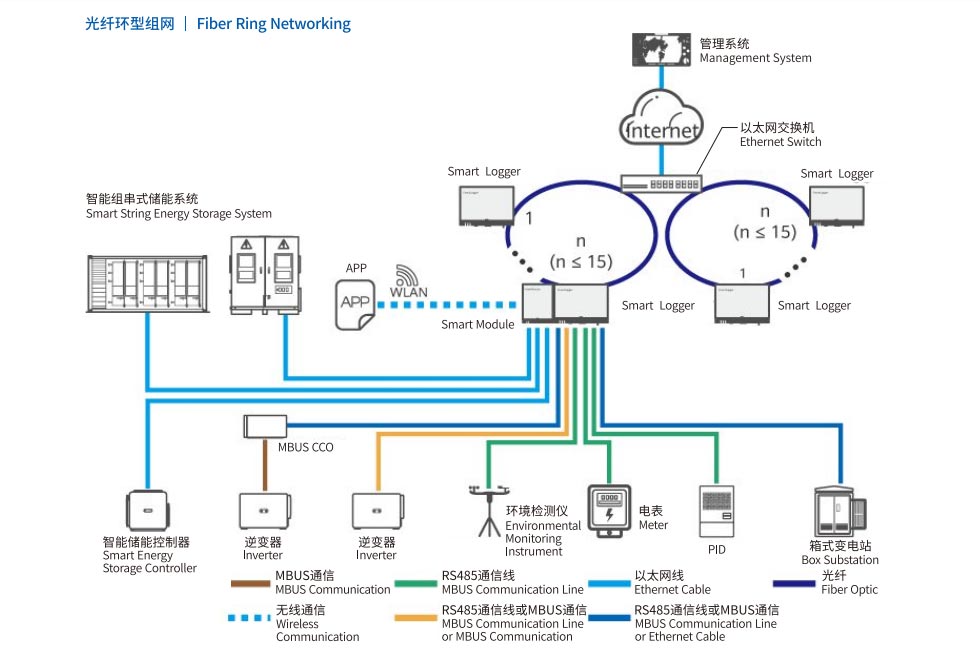

1. Réseau en anneau de fibre

Note:
Le réseau en anneau de fibre composé de SmartLoggers peut connecter jusqu'à 15 SmartLoggers, chacun pouvant se connecter à onduleurs, instruments de surveillance environnementale, compteurs et autres appareils.
Le commutateur fibre doit prendre en charge le protocole RSTP standard et être activé. Définissez la priorité du pont du commutateur sur une valeur supérieure à 0x8000 du SmartLogger (recommandé : 0x7000 ; plus la valeur est faible, plus la priorité du pont est élevée). La configuration La méthode pour RSTP et la priorité du pont doivent être consultées avec le fabricant. Si le commutateur ne prend pas en charge RSTP, le Le réseau en anneau de fibre doit être converti en une topologie en chaîne ou en étoile.
Plusieurs réseaux en anneau de fibre peuvent être regroupés via un commutateur Ethernet, puis connectés au système de gestion.

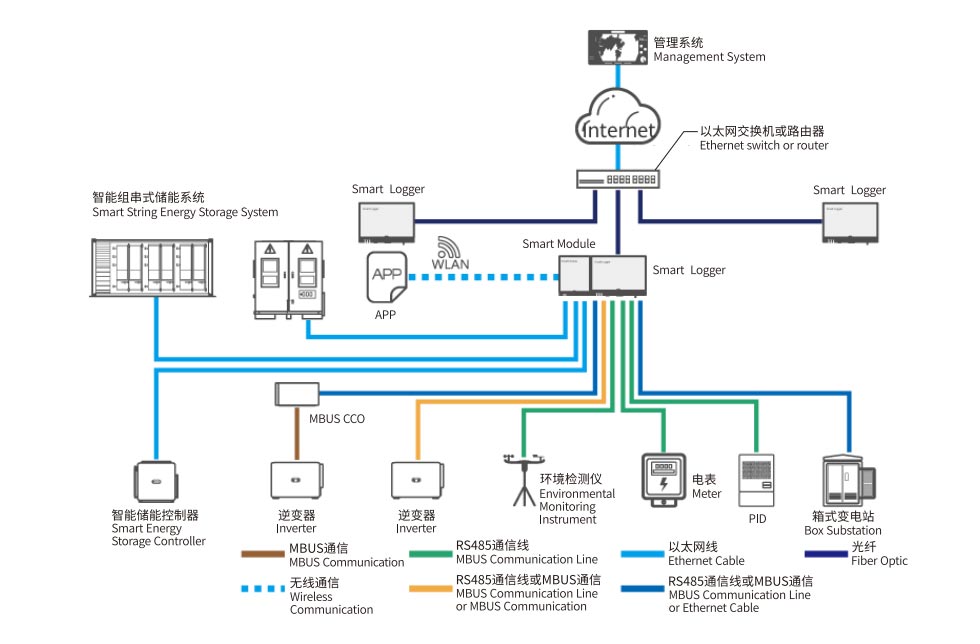

2. Réseau fibre ou Ethernet Star

Note:
Plusieurs SmartLoggers peuvent être regroupés via un commutateur Ethernet, puis connectés au système de gestion.
Lors de la connexion des SmartLoggers au commutateur Ethernet via fibre, la distance de communication maximale est de 12 kilomètres (avec module optique 100 Mbps en option) ou 10 kilomètres (avec module optique 1 Gbps en option) ; lorsqu'il est connecté via Ethernet Câble, la distance maximale est de 100 mètres.
SmartLogger prend en charge les réseaux sans fil, notamment les réseaux privés 4G/3G/2G et LTE.

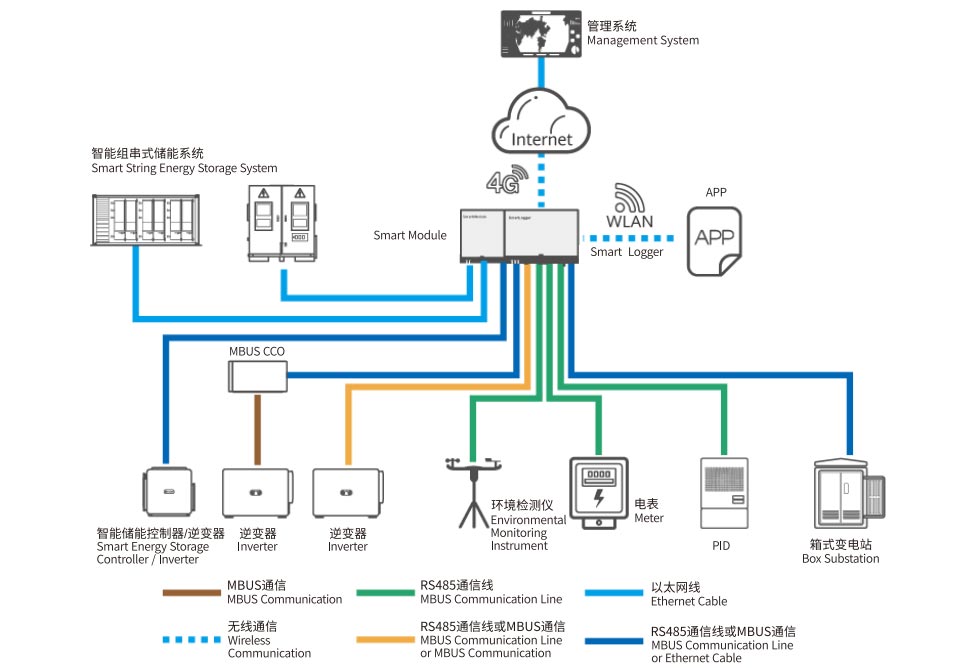

Réseau 3.4G

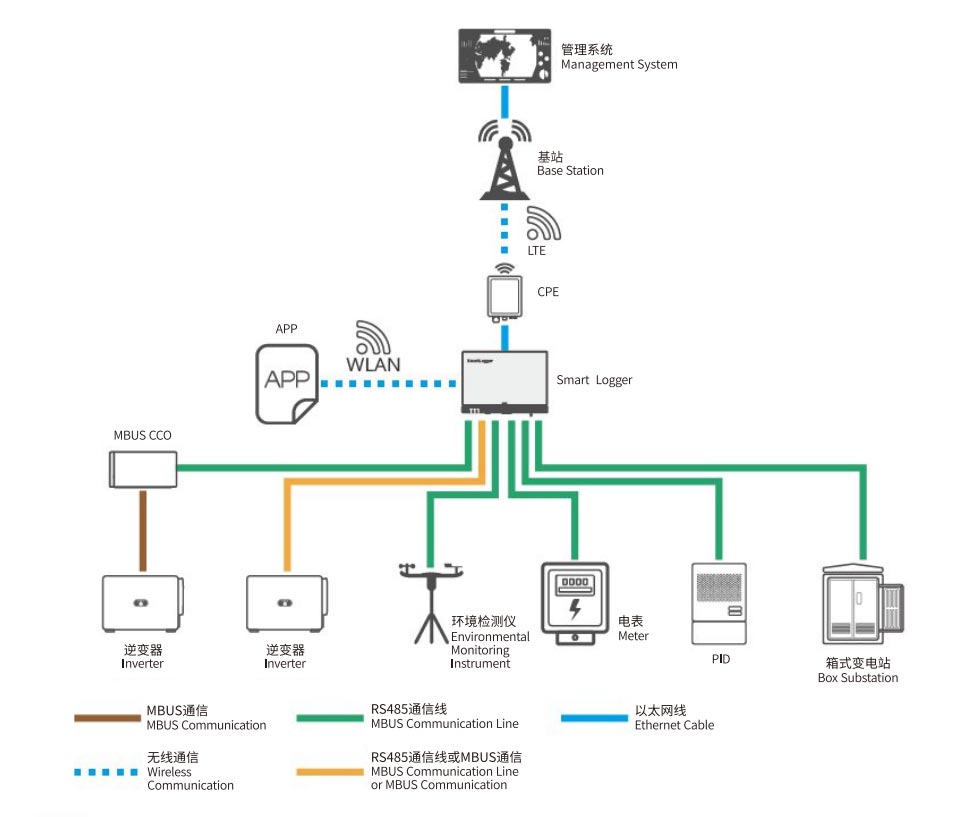

4.Réseau réseau privé LTE

Note:
Le port WAN du SmartLogger se connecte au CPE (équipement des locaux du client) via un module POE et une surtension POE protecteur.
L'adresse IP du SmartLogger et l'adresse IP du CPE doivent être définies dans le même sous-réseau.
