Boîtier de combinaison 1 000 V CC, 1 entrée, 1 sortie, type MCB

Le boîtier de combinaison 1 000 V CC de type MCB 1 entrée 1 sortie, fourni par la Chine fabricant Zhejiang Soutya New Energy LLC, est une unité de combinaison PV 1 000 V CC doté d'un boîtier PC ignifuge et d'une protection IP66 qui garantit haute durabilité et performances extérieures fiables. L'appareil intègre composants de sécurité critiques, notamment dispositifs de protection contre les surtensions CC, fusible CC supports et un disjoncteur miniature CC à 4 pôles. Il est conçu pour fournir une protection complète contre les surintensités et les surtensions dans systèmes photovoltaïques à chaîne unique.

Paramètre technique

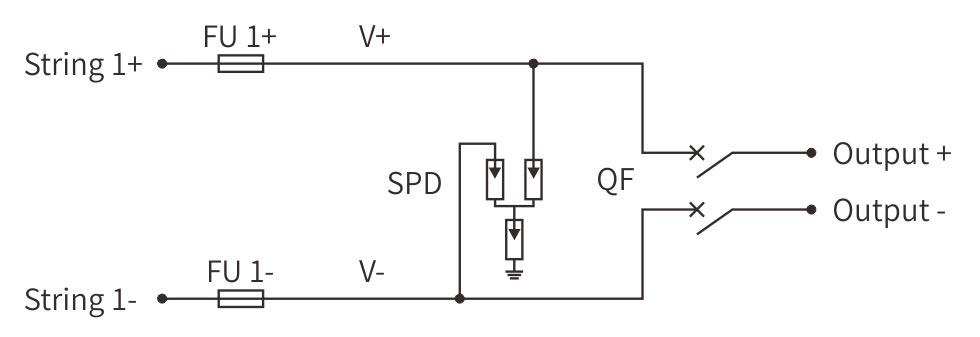

Schéma de câblage

Scénarios d'application

1. Solaire résidentiel sur le toit

Parfait pour les réseaux domestiques à chaîne unique où la surface du toit est limitée. Le DC Boîtier de combinaison 1 en 1 1 000 V avec dispositif de protection contre les surtensions, porte-fusibles et les disjoncteurs miniatures offrent aux ménages une collecte CC sûre et résistante aux surtensions et un moyen rapide d'isoler pour le nettoyage ou le service.

2. Toit commercial à petite échelle

Conçu pour les ateliers et les bureaux avec un réseau à chaîne unique sur chaque toit facette. Le boîtier IP66 se glisse dans les coins exigus, et son disjoncteur intégré permet les électriciens isolent le circuit en quelques secondes pour les échanges d'onduleurs ou la routine entretien.

3. Cabines et stations de pompage hors réseau

Une protection de poche pour les cabanes isolées, les pompes à bétail et les micro-réseaux. Un entrée de chaîne, sortie de chaîne, 1 000 V : protège les contrôleurs de la foudre surtensions et défauts de câble, mais s'éteint avec une seule bascule lorsque le site est sans surveillance.

4. Tours de télécommunications et équipements distants

Se glisse facilement dans les abris de batterie ou les racks à montage sur poteau pour alimenter les redresseurs de 48 V à partir d'une seule chaîne haute tension. Le SPD absorbe les frappes, les fusibles isolent les défauts, et le MCB donne aux équipages de la tour un point d'arrêt visible avant de monter.

5. Éclairage public solaire distribué

Se monte de manière invisible derrière le panneau de lampadaires autonomes ou liés à une grille. Le Le boîtier à 1 chaîne protège les pilotes de LED des surtensions, fait fondre les défauts en toute sécurité dans le fusible et permet au personnel de maintenance de couper l'alimentation électrique au poteau sans revenir à la salle de contrôle.
