Comment un installateur solaire a réduit le temps d'installation de 30 % grâce à un boîtier de combinaison DC+AC

Contexte du client

Un installateur solaire commercial basé en Californie, spécialisé dans les systèmes photovoltaïques sur les toits des entrepôts et des usines. Avec plus de 50 projets annuels, ils ont été confrontés à des pressions pour réduire les coûts d'installation et améliorer la fiabilité du système. Leur conception typique comprend un combineur CC du générateur photovoltaïque à l'onduleur et un combineur CA pour plusieurs sorties de l'onduleur, nécessitant deux boîtiers séparés, un câblage supplémentaire et plus de main d'œuvre.

Défis liés à la combinaison séparée de courant continu et alternatif

Pour un système typique de 50 kW, l'installateur a utilisé un boîtier de combinaison CC (6 chaînes, 600 V) et un boîtier de combinaison CA (2 onduleurs, 240 V). Les deux boîtes occupaient 4 pieds d'espace mural, nécessitaient des conduits d'interconnexion et ajoutaient 8 heures de travail par projet. Des erreurs de câblage entre les boîtiers ont provoqué des déclenchements intempestifs, entraînant des rappels de service coûtant plus de 500 $ chacun. Le chef de projet a noté : « Nous avions besoin d’un moyen plus simple de combiner les deux côtés sans doubler le matériel. »

Pourquoi le boîtier de combinaison Soutya DC+AC ?

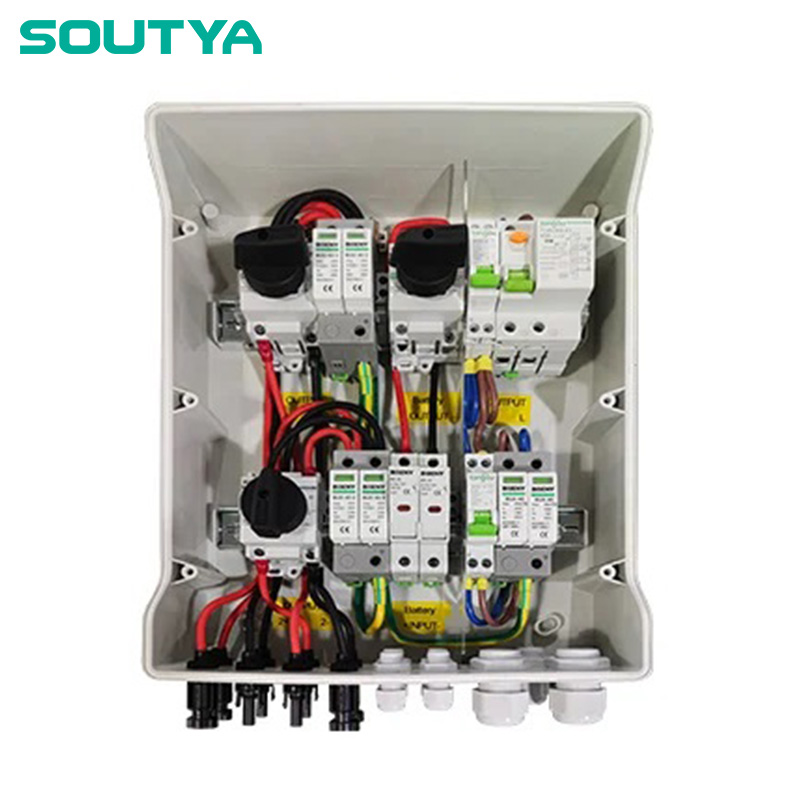

Après avoir évalué les boîtiers de combinaison intégrés de trois fournisseurs, l'installateur a sélectionné le boîtier de combinaison monophasé DC+AC Soutya 600 V 1 000 V 2 entrées 2 sorties. Principales raisons :

• Conception intégrée: Combine DC et AC dans un seul boîtier IP65, réduisant ainsi l'espace mural de 40 %.
• Tension nominale: Compatible DC 600V/1000V et AC 240V/480V, correspondant aux spécifications de leur onduleur.
• Configuration 2 entrées 2 sorties: Correspond exactement à leur système typique à 2 onduleurs et 2 cordes.
• Bornes pré-câblées: Réduction du temps de câblage sur le terrain et du taux d’erreur.

Le chef de projet a commenté : "Le boîtier Soutya était le seul à offrir à la fois des plages de tension et un encombrement compact. Il s'adaptait à notre conception standard sans modifications personnalisées."

Processus de mise en œuvre

L'installateur a déployé la box Soutya sur trois projets commerciaux sur deux mois. Les étapes de mise en œuvre :

1. Enquête sur site: Sortie de l'onduleur vérifiée (240 V AC, 30 A chacun) et tension de chaîne PV (480 V DC).
2. Montage: La box était fixée au mur à proximité des onduleurs ; les dimensions étaient de 18x14x8 pouces, s'adaptant à l'espace existant.
3. Câblage: entrées CA de deux onduleurs connectés aux bornes côté CA ; Entrées CC de deux chaînes PV connectées aux bornes côté CC. Les sorties étaient transmises au panneau principal.
4. Essai: Polarité, tension et continuité confirmées. Aucune erreur de câblage ne s'est produite.

La difficulté typique consistait à aligner les emplacements défonçables AC et DC avec les conduits existants. Soutya a fourni un modèle de knock-out personnalisable, qui a résolu ce problème.

Résultats quantifiables

Après avoir modernisé trois systèmes, l'installateur a mesuré :

• 30 % de réduction du travail d'installation: De 8 heures à 5,5 heures par projet, soit une économie de 250 $ par projet à un taux de main-d'œuvre de 100 $/heure.
• 40 % d'espace mural en moins: Un caisson en a remplacé deux, libérant de l'espace pour d'autres équipements.
• Zéro erreur de câblage: Les contrôles préalables à la mise en service ont été réussis du premier coup, éliminant les rappels (en moyenne 1 pour 10 projets coûtant 500 $ chacun).
• Coût des matériaux 20 % inférieur: Élimination d'un boîtier, d'un conduit et de câbles d'interconnexion, économisant 180 $ par projet.

Économies annuelles sur 20 projets similaires : 7 600 $ en main d'œuvre + 3 600 $ en matériaux = 11 200 $.

Témoignage client

Le chef de projet a déclaré : "Le Soutya DC+AC Combiner Box a nettoyé nos conceptions. Nous n'avons plus jongler avec deux boîtiers et la mise en service est plus rapide. C'est devenu notre standard pour les systèmes commerciaux monophasés."

Leçons et recommandations

• Standardiser sur les boitiers intégréspour les projets avec des tensions CC et CA adaptées afin de réduire le temps d'installation.
• Vérifier les tensions nominales: Assurez-vous que le boîtier couvre à la fois la tension CC max (par exemple, 600 V ou 1 000 V) et la tension CA (240 V/480 V).
• Planifiez les KO tôt: Travailler avec les fournisseurs sur des modèles d'élimination personnalisés pour éviter les modifications sur le terrain.

Références : CEI 62548:2016 (exigences de conception des panneaux photovoltaïques) ; CEI 61643-11:2011 (dispositifs de protection contre les surtensions).
