Comment sélectionner un disjoncteur miniature AC pour une protection fiable contre les surintensités

Qu'est-ce qu'un disjoncteur miniature CA et pourquoi est-ce important ?

Un disjoncteur miniature AC est un dispositif de commutation mécanique conçu pour protéger les circuits AC basse tension contre les surcharges et les courts-circuits. Il ouvre automatiquement le circuit électrique lorsqu'un courant anormal est détecté, évitant ainsi d'endommager les câbles, les moteurs, les transformateurs et les équipements connectés. Dans les bâtiments commerciaux, les installations industrielles et les tableaux de distribution résidentiels, le AC MCB constitue la première ligne de défense contre les contraintes thermiques et les défauts électromécaniques.

Contrairement aux fusibles, qui doivent être jetés après utilisation, un disjoncteur miniature CA peut être réinitialisé et réutilisé. Cette fonctionnalité permet de gagner du temps de maintenance et de réduire les coûts d'inventaire pour les installations ayant des exigences de disponibilité élevées. L'appareil se monte sur des rails DIN standard et est utilisé dans les circuits finaux jusqu'à 125 A, bien que la majorité des modèles AC MCB soient évalués entre 6 A et 63 A.

La conformité de l'industrie est essentielle à la fiabilité. Les fabricants mondiaux et les agences de test alignent leurs conceptions de disjoncteurs CA sur des normes telles que la CEI 60898-1 pour le fonctionnement en CA et, là où des applications en courant continu existent, la CEI 60898-2. L'équivalent chinois, GB/T 10963.1, reflète les exigences de la CEI 60898-1 et est référencé dans les appels d'offres de projets en Asie. Soutya, en tant que fournisseur professionnel, travaille dans le respect de ces spécifications pour garantir que chaque disjoncteur miniature Soutya AC répond à des performances de coupure et à une endurance électrique prévisibles.

Pourquoi la protection contre les surintensités est-elle un facteur clé dans les circuits CA ?

La protection contre les surintensités n'est pas facultative dans une installation électrique. Les conducteurs ont des limites thermiques définies ; lorsque le courant dépasse le courant admissible, la température d'isolation augmente. Une surcharge prolongée peut dégrader l’isolation en PVC, accélérer l’oxydation des conducteurs et provoquer un incendie. Les courts-circuits sont plus graves. Un courant de défaut peut atteindre des centaines d’ampères en quelques millisecondes, produisant des forces magnétiques et une énergie d’arc que le câblage ordinaire ne peut pas tolérer.

Le disjoncteur miniature CA résout ces deux problèmes grâce à deux mécanismes de déclenchement distincts. Un déclencheur bimétallique thermique est calibré pour répondre à des surintensités soutenues de faible niveau, tandis qu'un déclencheur magnétique ou électronique se déclenche instantanément lorsqu'un courant de court-circuit élevé se produit. Ensemble, ces mécanismes garantissent que les transformateurs en amont et les charges en aval sont isolés de l'énergie de défaut destructrice.

La sélection d’un mauvais pouvoir de coupure peut provoquer une défaillance catastrophique. Par exemple, l'installation d'un disjoncteur de 4,5 kA dans un endroit où le courant de court-circuit présumé est de 10 kA entraînera une soudure par contact ou une rupture du boîtier au moment du défaut. Par conséquent, le pouvoir de coupure d'un disjoncteur miniature AC doit être égal ou supérieur au courant de court-circuit disponible à son point d'installation. Ce principe est documenté dans la norme CEI 60898-1 et est considéré comme une exigence fondamentale pour la conception de distribution basse tension.

Comment les ingénieurs doivent-ils sélectionner un disjoncteur miniature CA ?

La sélection commence par la définition de la charge et du niveau de défaut. Le courant nominal du disjoncteur miniature AC doit être égal au courant de conception du circuit ou légèrement supérieur, mais jamais supérieur à la capacité de transport de courant des conducteurs. Cette méthode de coordination garantit que le disjoncteur protège le câble plutôt que de simplement servir la charge.

La première étape consiste à déterminer le courant de court-circuit présumé (PSCC) au niveau du tableau de distribution. Cette valeur est calculée à partir de la valeur nominale du transformateur, de l'impédance de ligne et de la longueur du câble. Le pouvoir de coupure nominal (Icn) du disjoncteur doit être au moins égal au PSCC. Pour la plupart des installations domestiques et du secteur tertiaire, 6 kA sont suffisants, mais les zones industrielles spécifient 10 kA ou plus.

Ensuite, la courbe de déclenchement doit être adaptée à la caractéristique de démarrage de la charge. L'éclairage et les radiateurs à résistance utilisent une courbe B car leur courant d'appel est faible. Les circuits de prises dans les bureaux et les habitations utilisent une courbe en C pour éviter les déclenchements intempestifs causés par les petits appareils. Les moteurs et les transformateurs nécessitent une courbe D car ils génèrent des courants d'appel de courte durée pouvant atteindre dix fois leur courant de fonctionnement.

La tension et le nombre de pôles comptent également. Pour un circuit monophasé de 230 V, un MCB unipolaire ou bipolaire peut être appliqué. Pour les lignes triphasées de 400 V, un disjoncteur tripolaire est le minimum et un dispositif tétrapolaire est nécessaire lorsque le neutre doit être commuté. Dans les systèmes de mise à la terre TN-S et TN-C-S, l'approvisionnement doit vérifier que le disjoncteur miniature CA offre la taille de borne et la classe d'isolation correctes.

La certification et la traçabilité ne doivent pas être négligées. Les fournisseurs doivent fournir des certificats de test et une documentation de test de type. Soutya fournit des MCB conçus pour se conformer aux critères de test internationalement reconnus. Un disjoncteur miniature professionnel Soutya AC comprend des marquages ​​de bornes clairs, une indication de la position du contact et une option de boîtier classé IP pour les sites d'installation poussiéreux ou humides.

Comment fonctionne le disjoncteur miniature Soutya AC ?

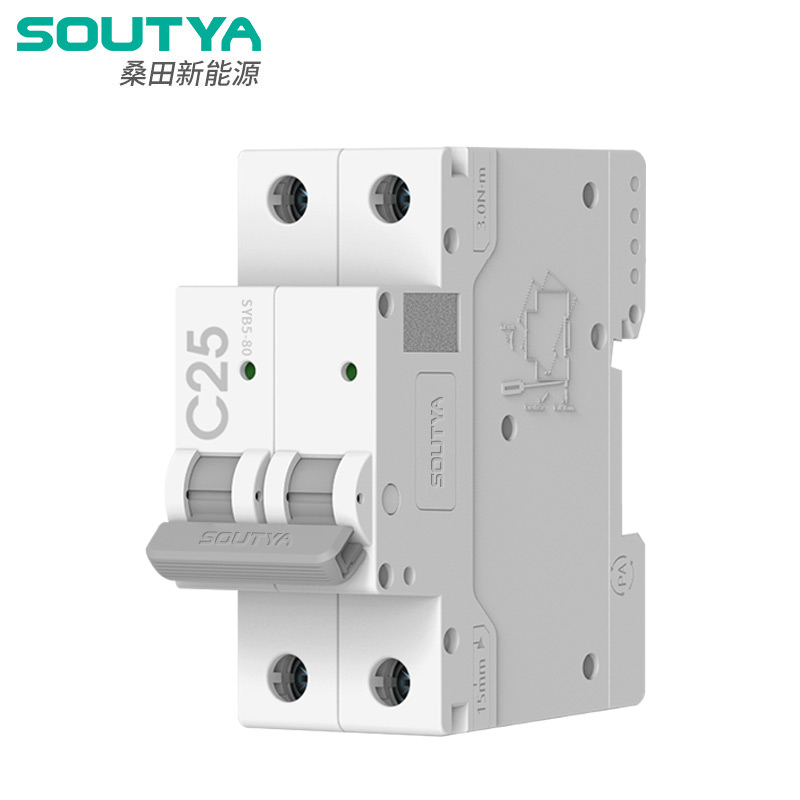

Soutya est un fabricant établi dans l'industrie électrique basse tension, spécialisé dans les composants de protection des circuits et les équipements de distribution. Le disjoncteur miniature Soutya AC est conçu avec des capacités nominales de court-circuit adaptées aux applications commerciales et industrielles légères. Sa conception modulaire sur rail DIN s'intègre dans les coffrets et les boîtiers d'appareillage de commutation produits par de nombreux fabricants d'équipement d'origine.

Tous les modèles Soutya AC MCB utilisent des contacts en alliage d'argent de haute qualité pour réduire la résistance de contact et prolonger la durée de vie opérationnelle. La chambre d'extinction d'arc est construite avec des plaques isolées qui divisent et refroidissent l'arc lors d'une interruption de court-circuit. Cette disposition réduit la quantité d’énergie qui passe et protège les câbles en aval.

Le disjoncteur miniature Soutya AC est proposé dans les caractéristiques de déclenchement B, C et D, couvrant une large gamme d'exigences de charge. Les courants nominaux s'étendent de 1 A à 63 A et le pouvoir de coupure atteint jusqu'à 10 kA, en fonction de la taille du châssis et de la configuration des pôles. Avec un pouvoir de coupure de court-circuit de service nominal conforme à la norme CEI 60898-1, ces disjoncteurs offrent une protection fiable dans les circuits d'éclairage, de pompe à chaleur, de climatisation et de distribution.

L'un des aspects de conception notables est la fonction intégrée de limitation de courant. En répondant aux courants de défaut élevés au cours du premier quart de cycle, le Soutya AC MCB réduit les contraintes thermiques et magnétiques appliquées au circuit protégé. Ce comportement place le dispositif dans la classe de limitation de courant que de nombreux concepteurs préfèrent lorsqu'ils doivent protéger des équipements de contrôle ou des fournitures de semi-conducteurs coûteux.

L'endurance mécanique est un autre point fort. Le disjoncteur reste stable après des opérations de commutation répétées, le mécanisme de déclenchement conservant son étalonnage tout au long de sa durée de vie. Pour les installateurs, les bornes à vis acceptent à la fois les extrémités des câbles en cuivre et des bornes à broches, et le réglage du couple est imprimé sur l'unité afin que les ingénieurs de mise en service puissent serrer les connexions à la valeur spécifiée.

Quelles applications nécessitent un disjoncteur miniature AC compact ?

Le disjoncteur miniature AC est utilisé dans toutes les installations électriques basse tension où la taille compacte, le comportement de coupure vérifié et la facilité de maintenance sont importants. Les applications courantes incluent :

• Tableaux de distribution résidentiels pour prises de courant et circuits d'éclairage
• Bâtiments commerciaux où les charges de climatisation et d'éclairage nécessitent une protection coordonnée des câbles
• Panneaux de commande industriels et circuits de démarreur de moteur jusqu'à 63 A
• Projets de rénovation pour lesquels la section transversale du cuivre est inconnue et où des limites thermiques strictes existent
• Distributeurs triphasés pour pompes à eau, compresseurs et ascenseurs

Les ingénieurs du secteur CVC spécifient des MCB à courbe D pour gérer l'appel des compresseurs entraînés par un inverseur. Dans les environnements de centres de données, les disjoncteurs CA sont placés du côté entrée secteur des PDU, en amont des unités de protection à courant continu plus petites. La même famille de produits peut être appliquée aux armoires de recharge pour véhicules électriques, aux boîtiers de combinaison solaire et aux systèmes de batteries où une sortie CA est présente.

Les responsables des achats bénéficient de la compatibilité au niveau carte des produits Soutya. Étant donné que le disjoncteur miniature CA suit des dimensions de montage et un espacement des bornes standardisés, les remplacements peuvent être triés dans les conceptions de boîtiers existantes sans reperçage ni remplacement des sections de jeu de barres. Ceci est utile lorsque vous gérez plusieurs sites utilisant des marques traditionnelles mixtes.

La position de Soutya en tant que distributeur industriel signifie également que des échantillons, des ruptures de quantité et une documentation technique peuvent être organisés via www.soutyaele.com. La plupart des demandes reçoivent une réponse avec des fiches techniques complètes et des certificats d'essai de type, éliminant ainsi les retards de configuration dans la planification du projet.

Références

[1] CEI 60898-1. Accessoires électriques - Disjoncteurs pour protection contre les surintensités pour installations domestiques et analogues - Partie 1 : Disjoncteurs pour courant alternatif. Opération [S]. 2019.

[2] CEI 60898-2. Accessoires électriques - Disjoncteurs pour protection contre les surintensités pour installations domestiques et analogues - Partie 2 : Disjoncteurs pour courant continu. Opération [S]. 2019.

[3] GB/T 10963.1-2020. Accessoires électriques - Disjoncteurs pour protection contre les surintensités pour installations domestiques et analogues - Partie 1 : Disjoncteurs pour courant alternatif. Opération [S]. 2020.
