Porte-fusible C.C 1000V

Le porte-fusible SYF5-DC 1000V de Soutya offre une protection fiable avec la certification CE. Contactez-nous dès aujourd'hui pour un devis compétitif !, fourni par le fabricant chinois Zhejiang Soutya New Energy LLC, fournit une protection de 1 000 V CC, 2 à 32 A avec un pouvoir de coupure de 20 kA pour le boîtier de combinaison solaire.
Principales fonctionnalités
Indication lumineuse, connaître clairement l'état du fil fusible.
Ouvrez la poignée, elle peut être tirée vers le haut, ce qui facilite le remplacement du fil fusible.
Rivet plus soudage par ultrasons plus solide, le câblage ne se fend pas.
Application dans un boîtier de combinaison PV.

envoyer une demande

Description du produit

Le porte-fusible SYF5-3DC 1000 V de Soutya offre une protection fiable avec la certification CE. Contactez-nous dès aujourd'hui pour un devis compétitif ! du fabricant chinois Zhejiang Soutya New Energy LLC est un dispositif de coupure de 1 000 V CC, 2 à 32 A, 20 kA pour les installations photovoltaïques résidentielles de 3 à 15 kW. boîte de combinaison .

Caractéristiques

La coque de fusible de la série SYF5 est fabriquée en matériau PA66 à point de fusion élevé, qui est plus sûr et plus fiable.
Le noyau fusible est une matière fondue à section transversale variable constituée d'une feuille d'argent pur encapsulé dans un tube de fusion en porcelaine haute résistance. La fonte Le tube est rempli de sable de quartz de haute pureté traité chimiquement et spécial produits chimiques traités comme moyen d’extinction d’arc. Les deux extrémités de la fonte sont solidement relié aux embouts par soudage par points.

Scénarios d'application

1. PV sur toit résidentiel (3–15 kW)

Convient aux boîtes à chaînes 1 000 V CC pour monophasé 5 à 10 kW ou triphasé 10 à 15 kW systèmes; Les fusibles de 10,3 × 38 mm correspondent aux fusibles de chaîne courants de 6 à 25 A.

2. Kits solaires pour petits abris de voiture et balcons

La puissance nominale de 1 000 V couvre 2 à 4 chaînes de modules de 450 W ; L'isolateur 1P compact permet d'économiser espace dans des coffrets en plastique IP65 montés sous les modules.

3.Circuits hybrides onduleur-batterie domestique

Isole les piles de batteries 48 V/51,2 V jusqu'à 600-800 V CC à l'intérieur du bus Unités hybrides de 5 à 10 kW ; La coupure de 20 kA gère les défauts de court-circuit de la batterie.

4.Chargeurs CA EV domestiques (7 à 11 kW)

Lorsque les chargeurs utilisent un bus PFC interne de 800 V CC, SYF5-32P assure la maintenance isolation avant le condensateur du circuit intermédiaire.

5. Éclairage CC de faible puissance/micro-réseaux de jardin

Protège les bus de jardin ou d'éclairage public 380 V/750 V CC alimentés par de petits poteaux photovoltaïques ; Le boîtier PA66 résiste à l'extérieur de −40 °C à +90 °C.

Paramètre technique

Modèle	SYF5-32P
Nombre de pôles	1P
Selon la norme	CEI60269-1 CEI60269-6


Tension assignée d'emploi Ue VDC	1000 V CC
Courant nominal en A	2-32A
Pouvoir de coupure kA	20 kA
Niveau de protection	IP20
Câblage Mm²	1-10 mm²
Plage de température de fonctionnement	-40 ℃ ~ + 90 ℃

Altitude	≤2000m
Humidité relative	+20℃, ≤90% +30℃, ≤80% +40℃, ≤70%

Environnement d'installation	Pas de vibrations ni de chocs importants

Catégorie d'installation	Classe III

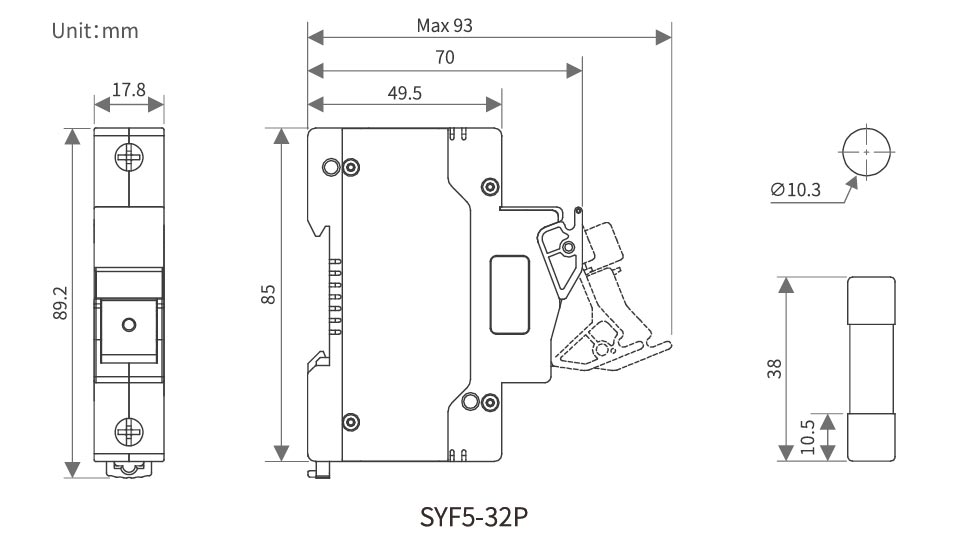

Apparence et dimensions d'installation

DC 1000V Fuse Holder

Schéma de câblage CC

DC 1000V Fuse Holder

Taille du noyau du fusible (mm)	Courant nominal (A)	Tension nominale (V)	Perte de puissance		Intégrale Joule
			Perte de puissance		Intégrale Joule
			0,7 pouces (largeur)	1,01n (W)	Arc front joule intégral P't(A²s)	Intégrale Joule de fusion totale I²t(A²s)
			0,7 pouces (largeur)	1,01n (W)	Arc front joule intégral P't(A²s)	Intégrale Joule de fusion totale I²t(A²s)
10,3x38	2	1000	0.8	1.72	2	3.3
10,3x38	3	1000	0.96	1.77	3	11
10,3x38	4	1000	1.1	1.86	5	27
10,3x38	5	1000	1.15	1.95	7	46
10,3x38	6	1000	1.24	2.08	12	89
10,3x38	8	1000	1.32	2.25	7	31
10,3x38	10	1000	1.41	2.39	9	68
10,3x38	12	1000	1.49	2.64	17	136
10,3x38	15	1000	1.54	2.91	28	215
10,3x38	16	1000	1.58	2.97	32	255
10,3x38	20	1000	1.87	3.52	50	392
10,3×38	25	1000	2.25	4.22	66	508
10,3x38	30	1000	2.35	4.41	106	821
10,3x38	32	1000	2.4	4.5	125	976
10,3 × 85	2	1500	1.7	3.2	4	8
10,3x85	3	1500	1.77	3.32	6	11
10,3 × 85	4	1500	1.69	3.19	8	14
10,3 × 85	5	1500	1.71	3.22	11	22
10,3 × 85	6	1500	1.73	3.25	15	30
10,3 × 85	8	1500	1.79	3.36	9	35
10,3 × 85	10	1500	1.99	3.74	10	98
10,3 × 85	12	1500	2.28	4.29	12	120
10,3x85	15	1500	2.63	4.95	14	170
10,3 × 85	16	1500	2.69	5.06	16	190
10,3 × 85	20	1500	3	5.65	34	400
10,3 × 85	25	1500	4.11	7.7	80	600
10,3 × 85	30	1500	4.57	8.6	90	720
14x85	32	1500	4.72	8.85	95	730
14×85	40	1500	6.63	12.5	125	800
14x85	50	1500	7.25	13.65	155	920

Zhejiang Soutya New Energy LLC
