Disjoncteur miniature CC

Le disjoncteur miniature DC SYB5-80, fourni par le fabricant chinois Zhejiang Soutya New Energy LLC, offre une protection aux circuits AC 230/400 V et DC 300 ~ 1 200 V.
Principales fonctionnalités
▶ Commun pour AC et DC (AC230/400V、 DC300~1200V)
▶ Aucune distinction de polarité positive ou négative, protection bidirectionnelle, installation plus facile.
▶ Arc court à rupture élevée, sécurité accrue.

envoyer une demande

Description du produit

Le disjoncteur miniature DC SYB5-80, fourni par la société chinoise fabricant Zhejiang Soutya New Energy LLC, est un 300-1200 V DC et 230/400 Disjoncteur miniature bidirectionnel et non polarisé V AC, avec un 10 KA AC / Pouvoir de coupure 6KA DC, conçu pour la protection haute tension dans les systèmes photovoltaïques systèmes, systèmes de stockage d'énergie par batterie (BESS) et véhicules électriques équipement de chargement.

Caractéristiques

Protection contre les courts-circuits, protection contre les surcharges
Pouvoir de coupure ultime : 10 KA AC / 6KA DC
Protection non polaire et bidirectionnelle
Arc court
Matériau ignifuge

Scénarios d'application

1.Boîtes de combinaison photovoltaïques résidentielles et commerciales

Protège les entrées de chaîne 300-1 200 V CC et les sorties de l'onduleur 230 V/400 V CA ; la largeur unipolaire double la densité dans les petits boîtiers.

2. Onduleurs hybrides à batterie PV

Disjoncteur bidirectionnel non polarisé sur les poignées du bus de batterie 300-1 200 V CC courants de charge et de décharge sans recâblage.

3.Petits chargeurs DC EV (≤ 20 kW)

Protection du bus de sortie 600-1 200 V CC ; La coupure de 6 kA efface les défauts d'arc pendant événements de plug-in/sortie.

4. Racks DC pour télécommunications et centres de données

Les combinaisons de pôles protègent les serveurs 48 V/240 V/380 V ou les branches UPS jusqu'à 1 200 V CC ; Le montage sur rail DIN permet d'économiser de l'espace dans l'armoire.

5. Micro-réseaux CC basse tension

Distribution 380-1 200 V DC pour éclairage LED, ventilateurs ou pompes ; Courbes B/C/D correspondre à diverses caractéristiques de charge.

6. Sites difficiles ou à haute altitude

−30 °C à +70 °C, pas de déclassement jusqu'à 2 000 m, convient aux boîtiers IP66 pour abris de voiture, installations agrivoltaïques et sur toit.

Paramètre technique

Modèle		SGB5-80

Pôle		1P	2P	3P	4P
Tension de fonctionnement nominale Ue		230 VCA	400 VCA	400 VCA	400 VCA
		300 V CC	600 V CC	900 V CC	120 V CC
Courant de trame maximum		80A
Courant nominal entrant		6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A
Tension d'isolement nominale Ui		690 VCA
		600 V CC 900 V CC 1 200 V CC
Tension assignée de tenue aux chocs Uimp		8kV

Caractéristiques de déclenchement		B/C/D
Type de déclenchement		Thermique-magnétique
Ics Pouvoir de coupure opérationnel lcs		7,5 kA (CA) 6 kA (CC)
Icu Pouvoir de coupure ultime lcu		10 kA (CA) 6 kA (CC)
Durée de vie électrique
Valeur moyenne réelle		Moyenne 4000 fois (AC) 1000 fois (DC)

Valeur spécifiée standard		1500 fois (AC) 300 fois (DC)

Durée de vie mécanique
Valeur moyenne réelle		≥15 000 fois
Valeur spécifiée standard		8 500 fois (AC) 9 700 fois (DC)

Catégorie de surtension		Ⅲ
Degré de pollution		3
Niveau de protection		IP40 ; Borne IP20
Résistance à l'humidité et à la chaleur		Catégorie 2
Humidité relative		≤95%
Résistance aux vibrations		Base CEI60068-2-6
Paramètres de résistance aux chocs mécaniques		Base CEI60068-2-27

Capacité de câblage		25~35mm²
Couple de câblage		3,0 Nm
Température ambiante de fonctionnement		-30 ℃ ~ + 70 ℃
Température ambiante de stockage		-40 ℃ ~ + 85 ℃
Méthode d'installation		DIN35
Altitude		≤2000m
Poids		0,13 kg/poteau
Dimension	Longueur	85mm
	Largeur	18mm	36mm	54mm	72mm
	Hauteur	Max78mm
Emballer	Pièces/boîte	12	6	4	3
	Boîte/Carton	10
	Carton/Palette	80
Stockage		Le produit doit être stocké dans un entrepôt bien ventilé, avec humidité relative ne dépassant pas 80 % et température ambiante devrait être compris entre -40 ℃ et + 80 ℃. De plus, il ne devrait y avoir aucun présence de gaz acides, alcalins ou corrosifs.

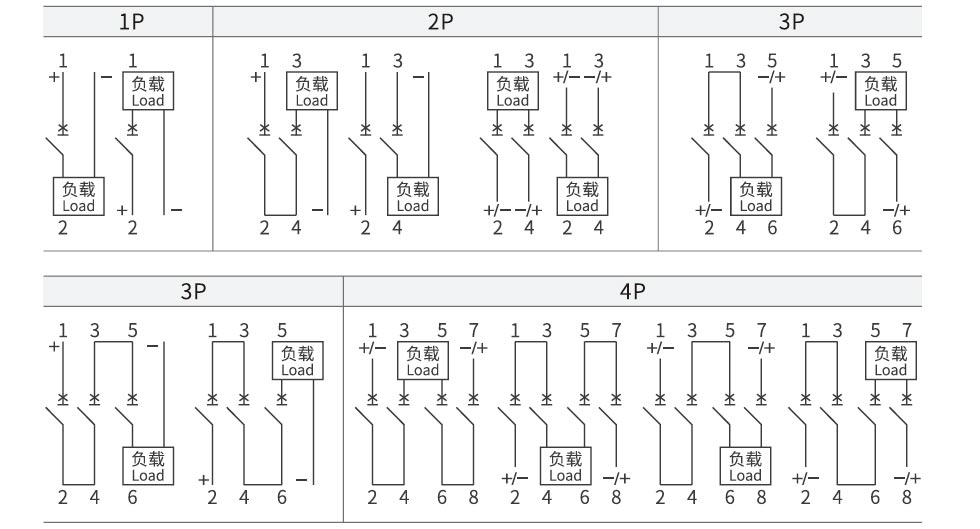

Schéma de câblage CC

DC Miniature Circuit Breaker

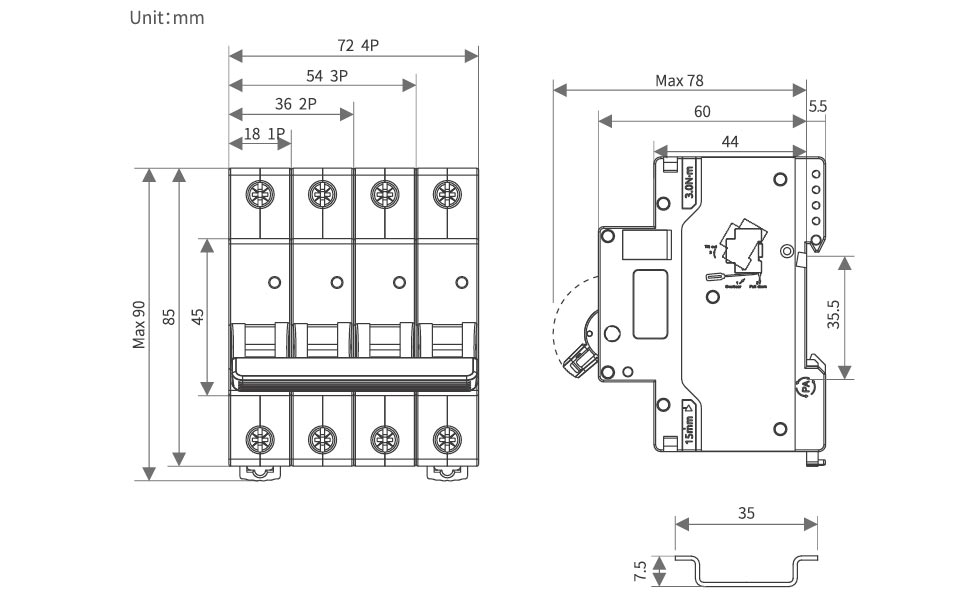

Apparence et dimensions d'installation

DC Miniature Circuit Breaker

Facteur de déclassement

Tableau des facteurs de déclassement de température

Température	-30 ℃	-25 ℃	-20 ℃	-15 ℃	-10 ℃	-5℃	0℃	5℃	10℃	15℃
Coefficient de courant de fonctionnement nominal	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


Température	20℃	25 ℃	30℃	40 ℃	45 ℃	50 ℃	55°C	60 ℃	65°C	70 ℃
Coefficient de courant de fonctionnement nominal	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

Tableau des facteurs de déclassement d'altitude

Altitude /m	2000	3000	4000	5000
Coefficient de courant de travail nominal	1	0.96	0.91	0.86
Coefficient de tension de fonctionnement nominal	1	1	1	1
Coefficient de tension de tenue à la fréquence de puissance nominale	1	0.9	0.82	0.71
Coefficient de tension de tenue aux impulsions nominale	1	0.9	0.82	0.71
Capacité nominale du segment de court-circuit et durée de vie électrique Coefficient	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

Tableau des facteurs de déclassement pour l'installation côte à côte du MCBS

Nombre de MCB	1	2~3	4~5	6~8	9 ~ 10
Coefficient In≤25A	1	0.96	0.9	0.8	0.7
Coefficient 32A≤In≤63A	1	0.92	0.8	0.7	0.6
Coefficient 80A≤In≤125A	1	0.9	0.8	0.7	/

Accessoire

Dispositif de déverrouillage auxiliaire MX
Tension de commande nominale Us	C.C : 24 ~ 48 V CA : 110 ~ 230 V
Temps de déclenchement maximum	<10ms
Résistance de la bobine	50
Courant limite	≥1,6A
Durée de vie mécanique	10000 fois
Durée de vie électrique	4000 fois
Couple de câblage	0,8N·m
Capacité de câblage	1,0 mm²Fil dur
	Fil souple de 1,0 mm² avec cosses
Plage de température de fonctionnement	-30 ℃ ~ + 70 ℃


Conditions environnementales	Il ne devrait y avoir aucune substance dangereuse explosive ni aucune substance nocive gaz ou poussières conductrices pouvant corroder ou endommager l’isolation
Position de montage	Sur le côté gauche du disjoncteur

Conditions de pose	Montage sur rail standard DIN35 mm

Contact auxiliaire OF
Pouvoir de coupure des contacts	AC13 :le=3A ;Ue=250 V
	AC15 :le=2A ;Ue=250 V
	DC12 : le=0,5 A ;Ue=110 V
Tension de fonctionnement minimale	5V
Courant de fonctionnement minimum	10 mA
Tension d'isolation nominale	500V
Courant de court-circuit limité nominal	1000A
Courant de chauffage convenu Ith	4A
Durée de vie mécanique	10000 (fois)
Durée de vie électrique	4000 (fois)
Couple de câblage	0,8N·m
Capacité de câblage	1,0 mm²
Nombre de contacts	1 normalement ouvert, 1 normalement fermé

Plage de température de fonctionnement	-30 ℃ ~ + 70 ℃


Conditions environnementales	Il ne devrait y avoir aucune substance dangereuse explosive ni aucune substance nocive gaz ou poussières conductrices pouvant corroder ou endommager l’isolation
Position de montage	Sur le côté gauche du disjoncteur

Conditions de pose	Montage sur rail standard DIN 35 mm
