Disjoncteur miniature CC haute tension

Le disjoncteur miniature haute tension CC SYB5-40P, fourni par le fabricant chinois Zhejiang Soutya New Energy LLC, offre une protection de circuit de 1 500 V CC.
Principales fonctionnalités
• Capacité haute tension : 500 V CC unipolaire, jusqu'à 1 500 V CC : moins de chaînes, moindre coût.
• Protection bidirectionnelle non polarisée pour une installation plus rapide et plus facile.
• Contacts à double coupure avec espace de contact extra-large pour une sécurité supérieure.
• Idéal pour les boîtiers de combinaison DC dans les systèmes photovoltaïques.

envoyer une demande

Description du produit

Disjoncteur miniature DC haute tension SGB5-40P fourni par la Chine fabricant Zhejiang Soutya New Energy LLC, est un 1500 V DC, bidirectionnel et disjoncteur miniature non polarisé avec coupure 1,5 kA, idéal pour PV, BESS et protection du chargeur EV.

Caractéristiques

micro-réseaux.
Protection non polaire et bidirectionnelle ;
Protection contre les surcharges ;
Arc court ;
Protection contre les courts-circuits ;
Pouvoir de coupure élevé ;

Certificats : CB, CE, TUV, UKCA

Scénarios d'application

Le disjoncteur miniature cc haute tension SGB5-40P offre un gain de place, protection bidirectionnelle sûre pour les systèmes d'énergie renouvelable 1 500 V CC – PV, stockage, chargeurs EV et DC

1. Boîtes de combinaison PV DC

– La tension nominale de 1 500 V CC permet des chaînes plus longues, réduisant ainsi le nombre de boîtes de combinaison ; protection bidirectionnelle avec poignées inversées la nuit courants.

2. Racks de batteries commerciaux/résidentiels

– Le câblage non polarisé simplifie la mise en parallèle ou le remplacement de la batterie module; Le déclenchement thermomagnétique isole rapidement les défauts de charge/décharge.

3. Bornes de recharge rapide 150 kW+ DC

– La conception sur rail DIN de 18 mm de large s'adapte aux cellules de chargeur compactes ; 1,5 kA le pouvoir de coupure sécurise le bus DC interne.

4. Micro-réseaux DC et distribution DC dans les centres de données

– Protège les circuits de dérivation 750 V / 1 000 V / 1 500 V DC ; B, C ou D les courbes correspondent à différents profils de charge.

5. PV distribués en haute altitude ou en extérieur

– Fonctionne de −30 °C à +70 °C sans déclassement jusqu'à 2 000 m altitude, adaptée aux environnements difficiles.

Paramètre technique

Modèle		SGB5-40P
Pôle		1P	2P	3P	4P
Tension de fonctionnement nominale Ue		500 V CC	1000 V CC	1500 V CC	1500 V CC

Courant de trame maximum		40A
Courant nominal entrant		6A, 10A, 16A, 20A, 25A, 32A, 40A
Tension d'isolement nominale Ui		1000 V CC		1500 V CC
Tension assignée de tenue aux chocs Uimp		8kV

Caractéristiques de déclenchement		B/C/D
Type de déclenchement		Thermique-magnétique
Circuits intégrés à capacité de coupure opérationnelle		1,5 kA (CC)

Pouvoir de coupure ultime lcu		1,5 kA (CC)
Durée de vie électrique
Valeur moyenne réelle		En moyenne 1000 fois
Valeur spécifiée standard		300 fois
Durée de vie mécanique
Valeur moyenne réelle		≥15 000 fois
Valeur spécifiée standard		9700 fois
Catégorie de surtension		Ⅲ
Degré de pollution		3
Niveau de protection		IP40 ; Borne IP20
Résistance à l'humidité et à la chaleur		Catégorie2
Humidité relative		≤95%
Résistance aux vibrations		Selon CEI60068-2-6
Paramètres de résistance aux chocs mécaniques		Selon CEI60068-2-27

Capacité de câblage		2,5 ~ 35 mm²
Couple de câblage		3,0 Nm
Température ambiante de fonctionnement		-30 ℃ ~ + 70 ℃
Température ambiante de stockage		-40 ℃ ~ + 85 ℃
Méthode d'installation		DIN35
Altitude		≤2000m
Poids		0,13 kg/poteau
Dimension	Longueur	108 mm

	Largeur	18mm	36mm	54mm	72mm
	Hauteur	Maximum 78 mm
Emballer	Pièces/boîte	12	6	4	3

	Boîte/Carton	10
	Carton/Palette	80
Stockage		Le produit doit être stocké dans un entrepôt bien ventilé, avec humidité relative ne dépassant pas 80 % et température ambiante devrait être compris entre -40 ℃ et + 80 ℃. De plus, il ne devrait y avoir aucun présence de gaz acides, alcalins ou corrosifs.

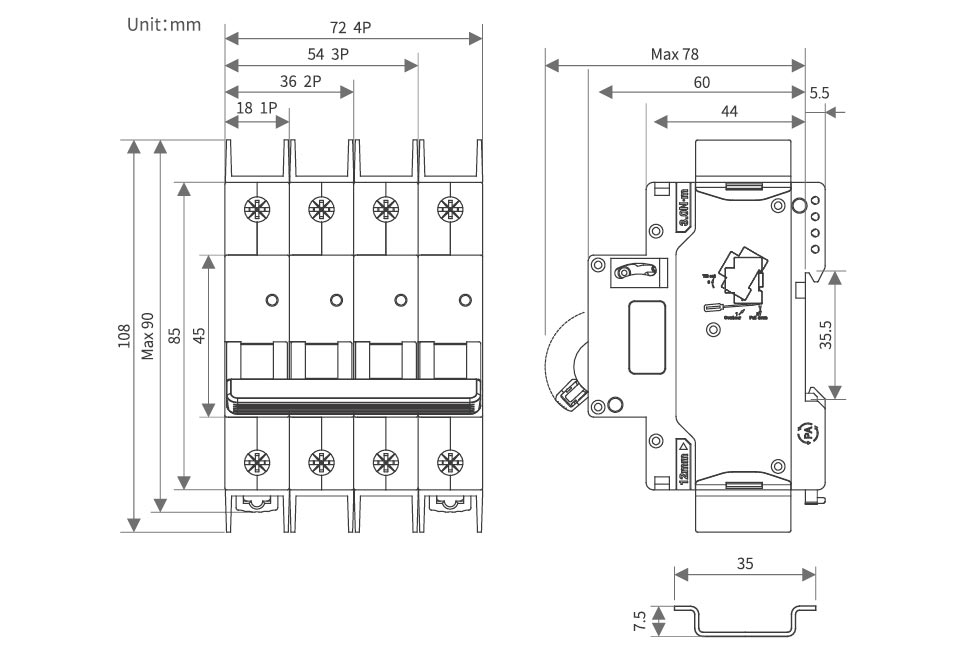

Apparence et dimensions d'installation

High Voltage DC Miniature Circuit Breaker

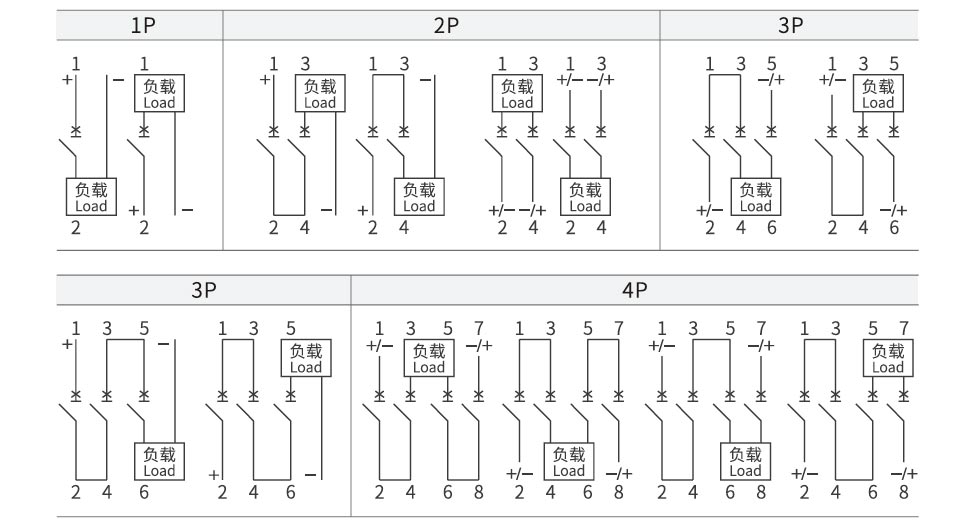

Schéma de câblage CC

High Voltage DC Miniature Circuit Breaker

Facteur de déclassement

Tableau des facteurs de déclassement de température

Température	-30 ℃	-25 ℃	-20 ℃	-15 ℃	-10 ℃	-5℃	0℃	5℃	10℃	15℃
Coefficient de courant de fonctionnement nominal	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


Température	20℃	25 ℃	30 ℃	40 ℃	45 ℃	50℃	55°C	60 ℃	65°C	70 ℃
Coefficient de courant de fonctionnement nominal	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

Tableau des facteurs de déclassement d'altitude

Altitude /m	2000	3000	4000	5000
Coefficient de courant de travail nominal	1	0.96	0.91	0.86
Coefficient de tension de fonctionnement nominal	1	1	1	1
Coefficient de tension de tenue à la fréquence de puissance nominale	1	0.9	0.82	0.71
Coefficient de tension de tenue aux impulsions nominale	1	0.9	0.82	0.71
Capacité nominale du segment de court-circuit et durée de vie électrique Coefficient	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

Tableau des facteurs de déclassement pour l'installation côte à côte du MCBS

Nombre de MCB	1	2~3	4~5	6~8	9 ~ 10
Coefficient In≤25A	1	0.96	0.9	0.8	0.7
Coefficient 32A≤In≤63A	1	0.92	0.8	0.7	0.6

Accessoire

Dispositif de déverrouillage auxiliaire MX
Tension de commande nominale Us	C.C : 24 ~ 48 V CA : 110 ~ 230 V
Temps de déclenchement maximum	<10ms
Résistance de la bobine	5Ω
Courant limite	≥1,6A
Durée de vie mécanique	10000 fois
Durée de vie électrique	4000 fois
Couple de câblage	0,8N·m
Capacité de câblage	1,0 mm²Fil dur
	Fil souple de 1,0 mm² avec cosses
Plage de température de fonctionnement	-30 ℃ ~ + 70 ℃


Conditions environnementales	Il ne devrait y avoir aucune substance dangereuse explosive ni aucune substance nocive gaz ou poussières conductrices pouvant corroder ou endommager l’isolation
Position de montage	Sur le côté gauche du disjoncteur

Conditions de pose	Montage sur rail standard DIN35 mm

Contact auxiliaire OF
Pouvoir de coupure des contacts	AC13 :le=3A ;Ue=250 V
	AC15 :le=2A ;Ue=250 V
	DC12 : le=0,5 A ;Ue=110 V
Tension de fonctionnement minimale	5V


Courant de fonctionnement minimum	10 mA


Tension d'isolation nominale	500V
Courant assigné de court-circuit limité Ik	1000A
Courant de chauffage convenu Ith	4A
Durée de vie mécanique	10000 fois
Durée de vie électrique	4000 fois
Couple de câblage	0,8N·m
Capacité de câblage	1,0 mm²
Nombre de contacts	1 normalement ouvert, 1 normalement fermé

Plage de température de fonctionnement	-30 ℃ ~ + 70 ℃
Conditions environnementales	Il ne devrait y avoir aucune substance dangereuse explosive ni aucune substance nocive gaz ou poussières conductrices pouvant corroder ou endommager l’isolation

Position de montage	Sur le côté gauche du disjoncteur

Conditions de pose	Montage sur rail standard DIN 35 mm
