Disjoncteur miniature à réenclenchement automatique

Le disjoncteur miniature à réenclenchement automatique fourni par la société chinoise fabricant Zhejiang Soutya New Energy LLC. Il comporte un circuit miniature Disjoncteur comme interrupteur principal, équipé d'un ultra-petit intelligent opérateur électrique avec microprocesseur. Il a des fonctions de surtension, actions de sous-tension, de perte de tension et de temporisation, avec automatique reconnexion après rétablissement de la tension. Il est conforme à la technique Spécifications des disjoncteurs photovoltaïques distribués connectés au réseau : GB/T 10963.1, CEI/EN 60898-1 et Q/GDW 1972.

Caractéristiques

Protection contre les courts-circuits
Protection contre les sur/sous/pertes de tension
après rétablissement de la tension
Capacité de coupure nominale de 10 kA
Temps de fermeture automatique : 7 s-10 s

Paramètre technique

Environnement opérationnel

Altitude :≤2000 m ;
Catégorie d'installation :Ⅱ、Ⅲ ;
Méthode d'installation : montage sur rail DIN vertical intégré
Degré de pollution : 2.

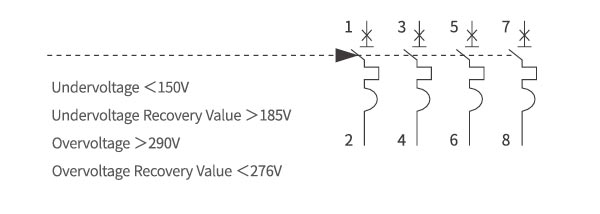

Schéma de câblage

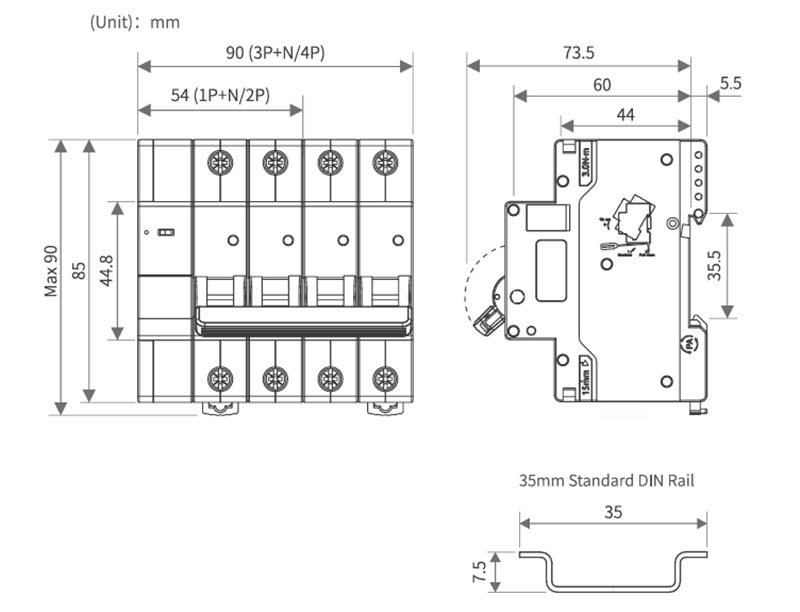

Apparence et dimensions d'installation

Scénarios d'application

1. Systèmes PV sur toit et chaînes C&I

Toiture résidentielle et commerciale 400 V/230 V, monophasée ou triphasée tableaux; se monte à l'intérieur de la boîte de jonction CA qui se trouve entre la chaîne onduleur et compteur utilitaire pour donner surcharge, court-circuit et automatique refermeture après rétablissement de la tension du réseau.

2. Sortie CA de l'onduleur raccordé au réseau

Installé en usine par les fabricants d'onduleurs comme protecteur CA standard sur 5-15 kW modèles monophasés ou triphasés de 10 à 30 kW ; Le pouvoir de coupure de 10 kA couvre le courant de défaut potentiel élevé observé au tableau de distribution.

3. Tableaux de comptage d'énergie distribuée

Utilisé comme dispositif d'isolation/MCB principal à l'intérieur du « boîtier de compteur PV » requis par Normes des services publics State-Grid/China Southern Power ; déclenchement par sous-tension <150 V et déclenchement surtension >290 V garantissent une déconnexion automatique lorsque la grille dérive en dehors de la fenêtre anti-îlotage.

4. Car-port et cordes agrivoltaïques

Piliers de combinaison extérieurs où la réinitialisation manuelle n'est pas pratique ; 20 000 cycles La durée de vie mécanique et l'indice de –25 °C…+60 °C permettent un fonctionnement saisonnier sans entretien. opération.

5. Petits systèmes de stockage basés sur batterie

Modifications Li-ion ou LiFePO₄ couplées au courant alternatif ; Le disjoncteur s'ouvre sur l'onduleur-batterie surintensité et se referme une fois que le BMS signale une tension normale, éliminant les appels des clients.

6. Bornes d’éclairage public et de recharge de véhicules électriques

Alimente la branche d'éclairage 32 A/40 A ou le chargeur de niveau 2 à partir du même PV circuits ; compact 1P+N ou 3P+N L'encombrement de 54 mm/90 mm permet d'économiser un précieux boîtier l'espace.

7. Distribution d’abris agricoles et télécoms

Fournit une protection contre les sous-tensions pour les motopompes ou les télécommunications redresseurs qui doivent s'arrêter lorsque le réseau rural faible s'effondre, puis redémarre automatiquement lorsque la ligne récupère >185 V.

8. Unités photovoltaïques portables et de location

Générateurs de location à installation rapide pour festivals ou chantiers de construction ; le réenclenchement plug-and-play évite une intervention manuelle à chaque fois que le réseau ou le hoquet du groupe électrogène.
