Interrupteur isolateur de type débrochable CC

Le commutateur isolateur de type débrochable CC SYDSC-32, fourni par un fabricant basé en Chine Zhejiang Soutya New Energy LLC, est un isolateur rotatif de 1 500 V CC, 32 A. doté de contacts rotatifs à double coupure qui assurent une extinction rapide de l'arc et une grande fiabilité. Avec un indice de protection contre les courts-circuits de 1 200 A et un 8 mm d'écart de contact, il est conçu pour une isolation sûre des circuits dans le combinateur solaire boîtes, chaînes de batteries et systèmes de stockage d’énergie.

Caractéristiques

Connexion rotative à double contact
Protection IP66
Non-polarité
Arc court
Matériau ignifuge

Scénarios d'application

1. Boîtes de combinaison PV

Montée entre les chaînes et l'onduleur, la poignée rotative simultanément déconnecte les conducteurs positifs et négatifs ; les contacts à double coupure fournit une isolation sans arc de 1 500 V CC et donne aux installateurs une coupure visible requis pour un entretien en toute sécurité.

2. Panneaux CC de stockage d'énergie par batterie

Installé sur le jeu de barres du groupe de batteries, l'isolateur peut interrompre DC côté batterie en un seul mouvement rapide ; son court-circuit de 1200 A L'indice de fermeture résiste aux courants de défaut inverses en cas d'urgence arrêts.

3. Piles à charge rapide

A l'intérieur des chargeurs rapides 800 V, la version 4 pôles sépare deux la batterie s'alimente. La conception non polaire prend en charge le bidirectionnel charge/décharge, tandis que le boîtier IP66 garantit une utilisation extérieure à long terme fiabilité.

4. Côtés CC de l'onduleur commercial et utilitaire

Lorsqu'un onduleur a besoin d'être réparé ou remplacé, le SYDSC-32 donne une indication claire point de rupture, empêchant les dommages causés par l'arc aux bornes, et fonctionne de –40 °C à +85 °C pour les déserts ou les plantes d'altitude.

5. Sous-unités de stockage conteneurisées

Utilisé comme commutateur de maintenance au niveau du cluster avec des fusibles ou des disjoncteurs, il crée un schéma d'isolation en deux étapes (fusible et isolateur) limitant les pannes portée et en améliorant la disponibilité globale du système.

Paramètre technique

Paramètres de câblage

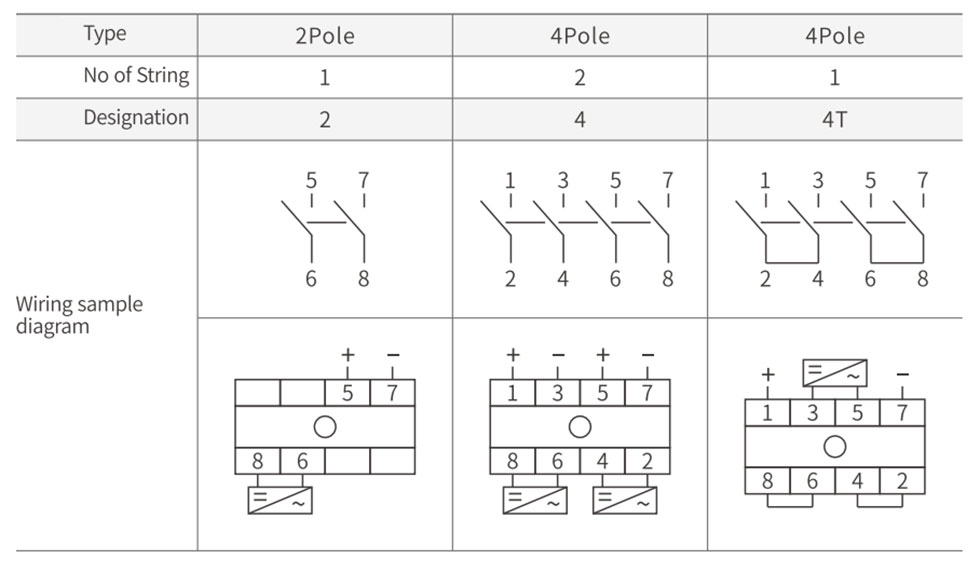

Schéma de câblage

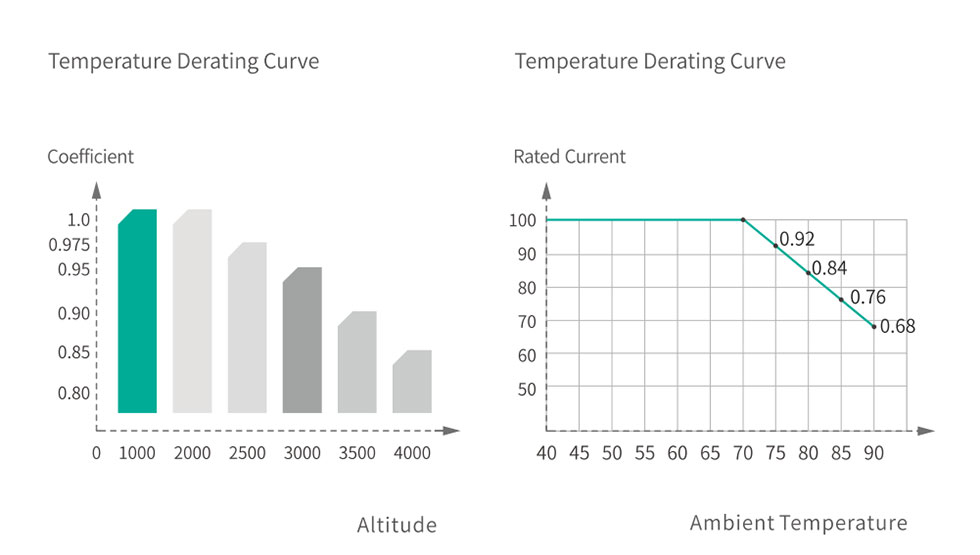

Courbe de déclassement

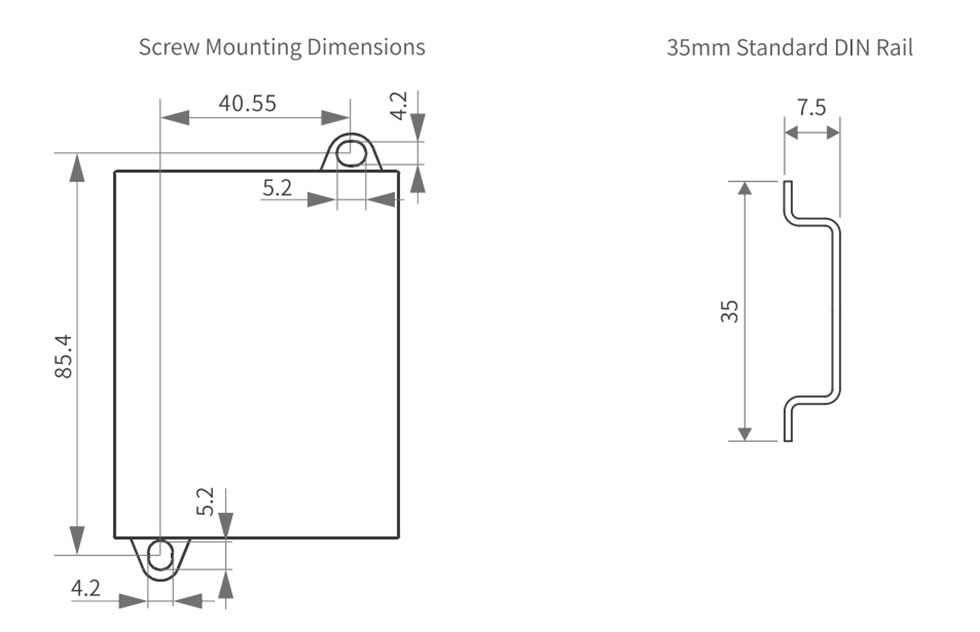

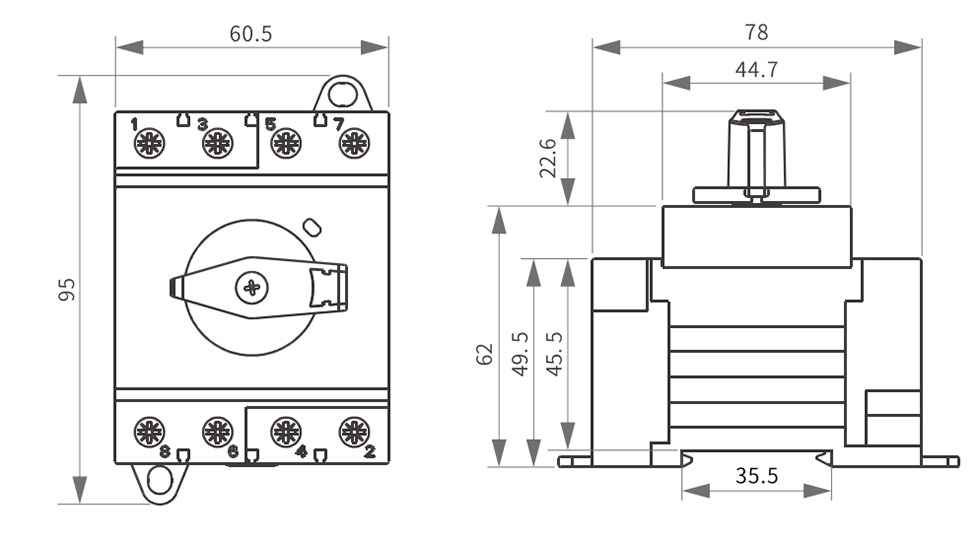

Apparence et dimensions d'installation
