Commutateur isolateur CC externe

Le commutateur isolateur CC externe SYDSE-32, fourni par le fabricant chinois Zhejiang Soutya New Energy LLC, offre une isolation sûre pour les circuits CC 300-1 500 V jusqu'à 32 A dans les installations photovoltaïques, de stockage d'énergie et de recharge de véhicules électriques.
▶ Le niveau de protection global de la machine est IP66.
▶ Contact rotatif de conception autonettoyante, doté d'une longue durée de vie.
▶ Les connecteurs MC4 rendent le câblage plus pratique.
▶ Appliqué du côté DC des systèmes photovoltaïques distribués

envoyer une demande

Description du produit

Le commutateur isolateur CC externe SYDSE-32, fourni par un fabricant basé en Chine Zhejiang Soutya New Energy LLC, est un 300-1 500 V CC, 32 A non polarisé commutateur rotatif doté d'un espace de contact de 8 mm et d'une rotation à double coupure contacts pour une extinction rapide de l'arc. Il est conçu pour un manuel fiable isolation dans les boîtiers de combinaison photovoltaïque, les chaînes de batteries et les systèmes de stockage d'énergie.

Caractéristiques

Non-polarité
Protection IP66
Arc court
Matériau ignifuge
Contact rotatif avec conception autonettoyante

Scénarios d'application

1. Boîtes de combinaison de chaînes PV

Monté entre les chaînes entrantes et le bus DC, l'isolateur donne installateurs un point de rupture visible et verrouillable pour un entretien sûr des chaînes ou arrêt rapide en cas de panne.

2. Racks de stockage d'énergie par batterie

Placé sur les pattes positives et négatives de chaque cluster, il permet aux techniciens pour isoler les racks de batteries individuels sans arrêter l'ensemble du parc, prenant en charge les protocoles de maintenance à chaud et de sécurité incendie.

3. Skids ESS conteneurisés

Utilisé comme débranchement CC manuel sur le mur extérieur du skid, l'IP66 le boîtier résiste au lavage et à la poussière tandis que l'espace de contact de 8 mm répond aux Exigence d'isolement de 1 500 V pour NEC 690.35 et CEI 60364-5-53.

4. Armoires de chargement rapide EV

La conception bidirectionnelle non polarisée interrompt en toute sécurité le courant continu de 800 à 1 000 V liaison entre le module chargeur et le pack batterie, permettant un arrêt d'urgence ou remplacement du module sans dommages à l'arc.

5.Onduleurs commerciaux sur le toit

Installée directement sous l'onduleur, la poignée rotative peut être verrouillée la position OFF pour le verrouillage/étiquetage pendant le remplacement de l'onduleur ou réparation des défauts d'arc, éliminant le besoin de grimper jusqu'au combinateur de bord de toit boîte.

Paramètre technique

Numéro de modèle.		SYDSC-32
Tension d'isolement nominale	Vcc	1500
Courant de chauffage conventionnel	A	32
Tension assignée de tenue aux chocs	Vcc	8000
Courant de tenue de courte durée Icw	A	780
Capacité nominale de court-circuit	A	1200
Résistance de contact	mΩ	≤3
Résistance d'isolation	mΩ	≥50
Surface maximale du câble (y compris le cavalier)
Fil unique ou standard	mm²	4-10
Couple
Borne de câblage du commutateur du module Couple de serrage de la vis M⁴		1,2-1,8
Position du bouton de commutation		12h00 allumé, 9h00 éteint
Durée de vie mécanique		10000
Durée de vie électrique, fréquence de fonctionnement		300 fois/200 fois/heure
Durée de vie électrique, fréquence de fonctionnement		300 fois/200 fois/heure
Pôles CC		2、4
Distance de contact (distance des pôles)	mm	8
Température de fonctionnement	℃	-40 à +85
Température de stockage	℃	-40 à +85
Niveau de pollution		3
Classe de surtension		Ⅲ
Degré IP avec boîtier étanche		IP66 NO

Paramètres de câblage

Modèle	Chaîne	Pôle	(Catégorie d'utilisation)DC-PV1DC-PV2IEC/EN60947GB/T14048.3
			300V		600V		800V		1000V		1500V
			PV1	PV2	PV1	PV2	PV1	PV2	PV1	PV2	PV1	PV2
SYDSE-32/2/32	1	2	32	32	32	32	32	16	16	9	13	9
SYDSE-32/4/32	2	4	32	32	32	32	32	16	16	9	13	9
SYDSE-32/4S/32	1	4	32	32	32	32	32	32	32	32	32	32
SYDSE-32/4B/32	1	4	32	32	32	32	32	32	32	32	32	32
SYDSE-32/4T/32	1	4	32	32	32	32	32	32	32	32	32	32

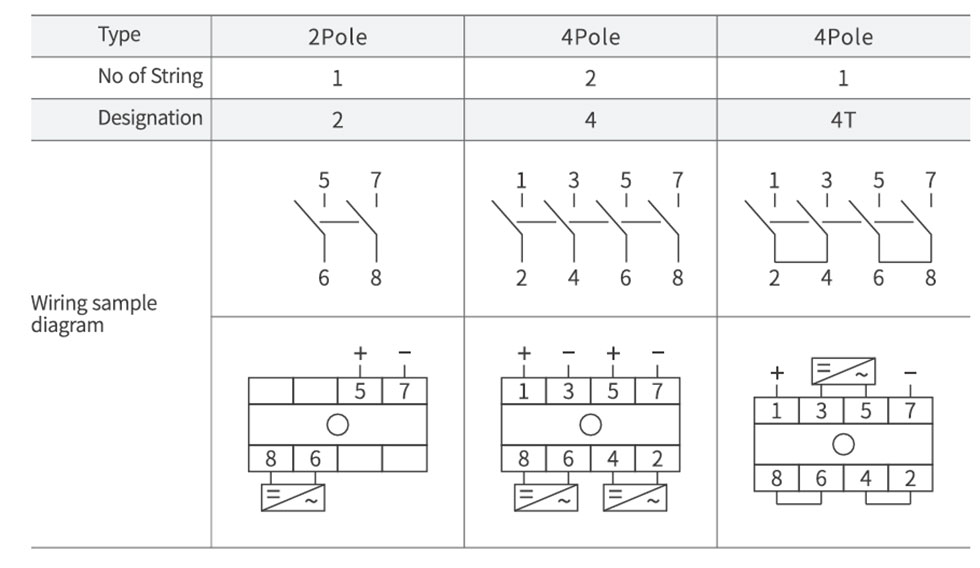

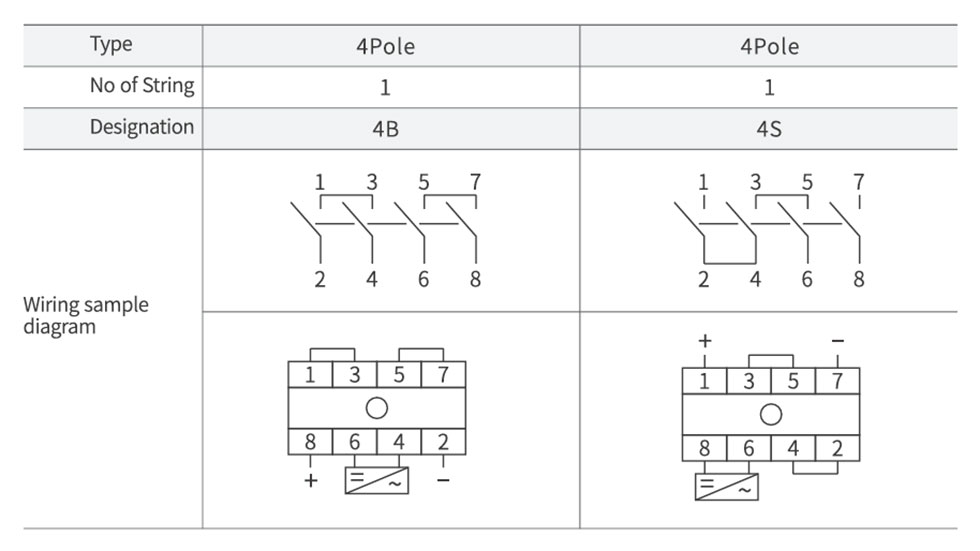

Schéma de câblage

External DC Isolator Switch

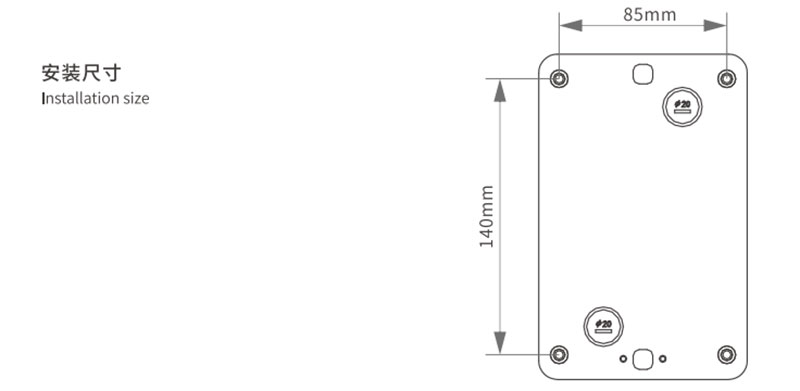

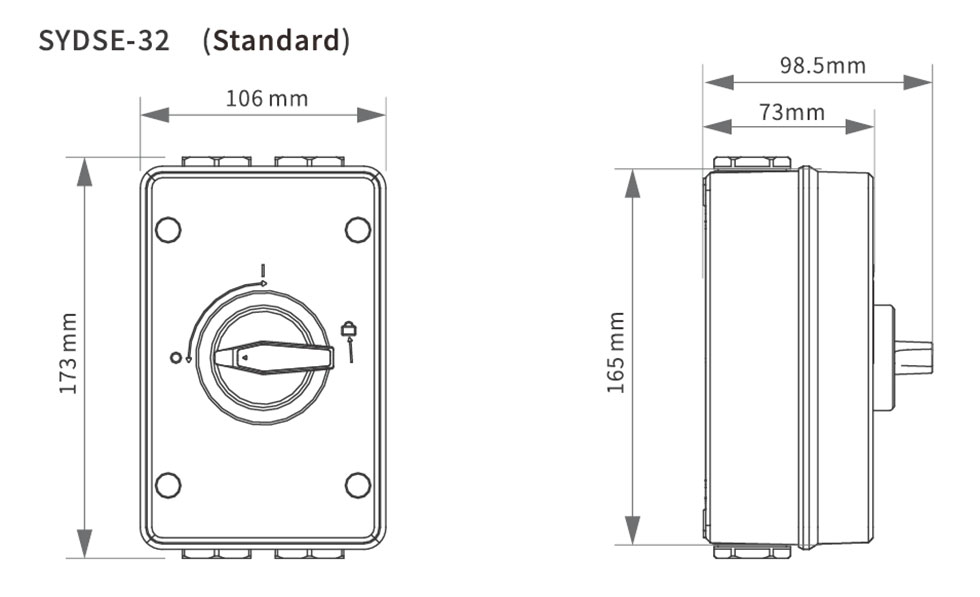

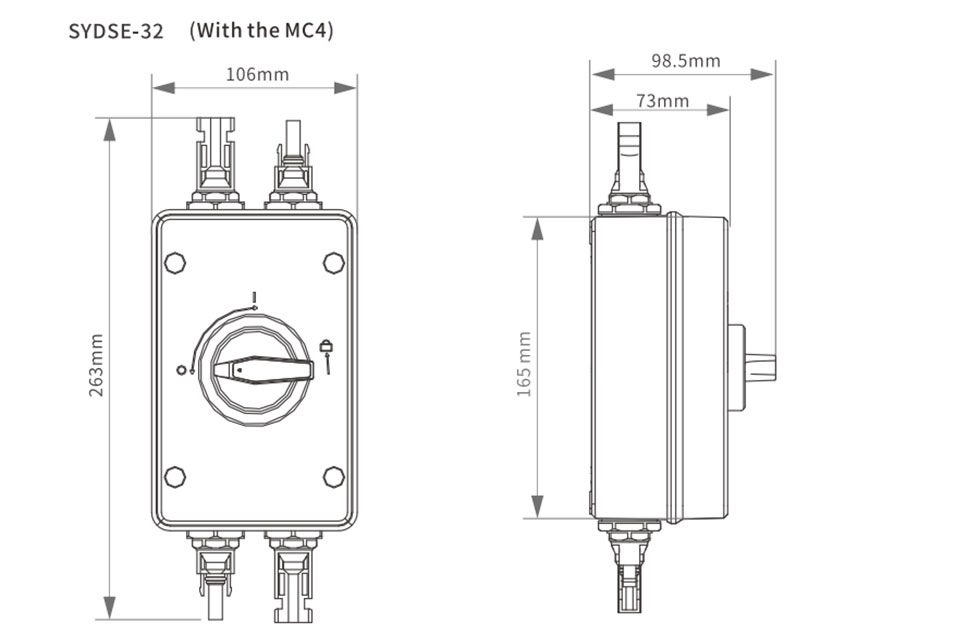

Apparence et dimensions d'installation

External DC Isolator Switch
