Pourquoi le commutateur à couteau 200-4 000 A est-il un choix essentiel pour l'isolation de puissance à courant élevé

Abstrait:Une isolation fiable est essentielle dans la distribution industrielle, le stockage d'énergie, les systèmes photovoltaïques, les installations de générateurs et autres applications électriques à courant élevé. LeInterrupteur à couteau 200-4000AdepuisSoutiaest conçu pour fournir une commutation fiable et une isolation à coupure visible pour les systèmes électriques basse tension. Avec une construction robuste, des configurations de lames pour différents courants nominaux, des composants conducteurs étamés et une conformité aux normes GB/T 14048.3 et CEI/EN 60947-3, ce type d'interrupteur à couteau peut répondre à des exigences exigeantes en matière d'isolation électrique tout en simplifiant la maintenance et en améliorant la sécurité opérationnelle.

Table des matières

• Qu'est-ce qu'un interrupteur à couteau 200-4 000 A ?
• Pourquoi l'isolation à courant élevé est-elle importante ?
• Quelles sont les principales caractéristiques de l'interrupteur à couteau 200-4 000 A ?
• Quelles sont les principales spécifications et configurations ?
• Où peut-on utiliser un interrupteur à couteau 200-4 000 A ?
• Comment choisir le bon commutateur de couteau ?
• Comment pouvez-vous améliorer la fiabilité de l’installation et de la maintenance ?
• Foire aux questions
• Conclusion

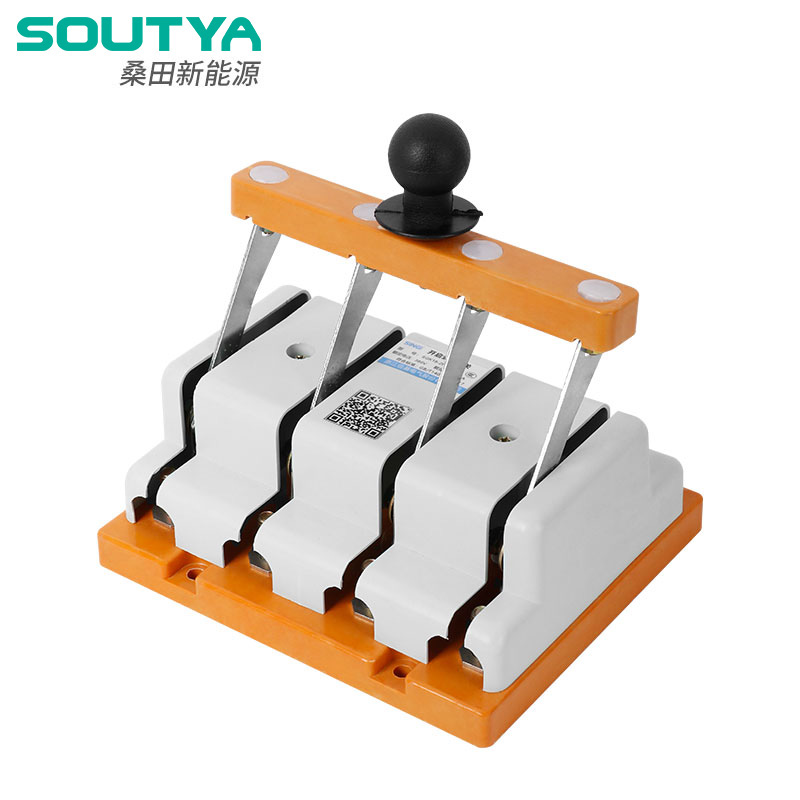

Qu'est-ce qu'un interrupteur à couteau 200-4 000 A ?

A Interrupteur à couteau 200-4000Aest un dispositif de commutation et d'isolation à courant élevé destiné aux systèmes de distribution électrique basse tension. Contrairement à un interrupteur de commande conventionnel conçu principalement pour un fonctionnement fréquent, un interrupteur à couteau offre une séparation physique claire entre les composants conducteurs lorsqu'il est ouvert. Cette isolation visible peut être particulièrement utile lors des procédures d'inspection électrique, d'entretien, de maintenance et de verrouillage/étiquetage.

La série SYK18 fournie par Soutya couvre les applications à courant élevé et est conçue pour être utilisée dans les boîtes de distribution, les panneaux de commande, les positions de déconnexion principales, les systèmes de stockage d'énergie, les équipements photovoltaïques, les sections de bus et les installations liées aux générateurs. Les spécifications publiées par le fabricant identifient GB/T 14048.3 et IEC/EN 60947-3 comme normes applicables.

Pour les équipes achats, la valeur clé de ce produit ne réside pas simplement dans sa haute performance actuelle. Le commutateur combine une capacité de transport de courant avec une structure mécanique simple et une isolation par coupure visible, ce qui le rend adapté aux applications où le personnel de maintenance a besoin d'un point d'isolation clairement identifiable.

Pourquoi l'isolation à courant élevé est-elle importante ?

À mesure que les systèmes électriques deviennent plus grands, les conséquences d’une procédure d’isolation incorrecte deviennent également plus graves. Les installations industrielles, les systèmes de stockage d'énergie par batterie, les installations photovoltaïques et les systèmes de générateurs peuvent impliquer des courants de fonctionnement importants. Un dispositif d'isolation correctement sélectionné permet d'établir un point de séparation contrôlé avant le début des travaux de maintenance.

Un interrupteur à couteau à courant élevé peut offrir plusieurs avantages pratiques :

• Isolement clair :La position physique de la lame fournit un état ouvert facilement reconnaissable.
• Assistance à l'entretien :Un point de déconnexion dédié peut simplifier les procédures de service planifiées.
• Compatibilité courant élevé :Les modèles peuvent être sélectionnés en fonction des exigences actuelles de l'installation.
• Simplicité mécanique :Le mécanisme de fonctionnement de base peut réduire la dépendance à l'égard de systèmes de contrôle électroniques complexes.
• Intégration du système :Les interrupteurs à couteau peuvent être intégrés aux armoires de distribution, aux systèmes de jeux de barres, aux équipements ESS et aux applications de générateurs.

Par exemple, Soutya décrit des applications dans des armoires de stockage d'énergie de 0,4 kV où le commutateur peut être installé après le disjoncteur principal pour créer un espace d'isolation visible après l'arrêt du PCS.

Quelles sont les principales caractéristiques de l'interrupteur à couteau 200-4 000 A ?

Les performances d’un interrupteur à couteau à courant élevé ne dépendent pas seulement de son ampérage nominal. La structure des contacts, la pression, les matériaux conducteurs, la configuration mécanique et les conditions d'installation influencent tous la fiabilité à long terme.

1. Différentes configurations de lames

Selon les informations produit de Soutya, les versions 200A et 400A utilisent des lames simples, tandis que les versions 600A, 1 000 A et 1 500 A utilisent des lames doubles. Cette configuration permet d'adapter la structure conductrice à différents niveaux de courant et exigences mécaniques.

2. Pression de contact améliorée

Des ressorts à lames sont installés des deux côtés des lames pour aider à maintenir la pression de contact. Une pression de contact stable est importante car un mauvais contact peut augmenter la résistance, générer de la chaleur et réduire la fiabilité électrique.

3. Composants conducteurs étamés

Les lames, les plaques de connexion et les contacts sont étamés. Ce traitement de surface vise à améliorer la protection de surface et les performances de contact des connexions filaires, ce qui est particulièrement pertinent dans les environnements électriques exigeants.

4. Isolation à rupture visible

L'un des avantages les plus pratiques d'un interrupteur à couteau est la possibilité de confirmer visuellement que le chemin conducteur a été séparé. Cette fonctionnalité est particulièrement utile lorsque le personnel de maintenance a besoin d’une indication physique évidente d’isolement.

5. Flexibilité de conception à courant élevé

Pour les installations plus grandes, les courants nominaux peuvent atteindre des milliers d’ampères. Cela rend la catégorie de produits pertinente pour les systèmes de jeux de barres haute capacité, les grands équipements de stockage d'énergie, les infrastructures de services publics et les applications de générateurs.

Quelles sont les principales spécifications et configurations ?

Lors de l'évaluation d'unInterrupteur à couteau 200-4000A, les acheteurs doivent comparer la puissance électrique, la disposition des pales, l'application prévue, la position d'installation et les normes applicables plutôt que de sélectionner un modèle en fonction uniquement du nombre de courant maximum.

Étant donné que la page produit publiée ne fournit pas tous les paramètres électriques détaillés pour chaque valeur nominale jusqu'à 4 000 A, les acheteurs doivent demander la fiche technique exacte pour le courant, la tension, la disposition des pôles, la méthode d'installation et l'application requis avant de passer une commande de production.

Où peut-on utiliser un interrupteur à couteau 200-4 000 A ?

La large plage de courant rend ce type de commutateur adapté à de multiples applications électriques à courant élevé. Soutya identifie spécifiquement plusieurs scénarios représentatifs.

Systèmes de stockage d'énergie industriels

Dans les armoires industrielles ESS, l'interrupteur à couteau peut servir de point d'isolement visible après le disjoncteur principal. Cela permet aux techniciens d'établir un point de séparation clairement identifiable lors de la maintenance.

Isolation des sections de bus basse tension

Les versions à courant élevé telles que 2 000 A, 2 500 A et 3 150 A peuvent être utilisées pour les applications d'isolation des liaisons de bus. Soutya décrit ces configurations comme étant adaptées aux applications de sections de bus basse tension où l'isolation mécanique est importante.

Applications du boîtier de combinaison photovoltaïque

Des configurations personnalisées peuvent être utilisées pour l'isolation CC dans les systèmes photovoltaïques. Toutefois, lorsqu'il est utilisé dans un environnement photovoltaïque, le commutateur doit être sélectionné spécifiquement en fonction de la tension du système, des exigences de commutation CC, des caractéristiques de l'arc et des normes applicables.

Isolation du générateur et des services publics

Les commutateurs à couteaux peuvent également être positionnés en amont des équipements de commutation de transfert automatique dans les applications de générateurs. Un point d’isolement physique peut aider à empêcher un retour involontaire pendant les opérations de maintenance. Soutya identifie une configuration 3150A pour les systèmes de générateurs comme exemple d'application.

Comment choisir le bon commutateur de couteau ?

Pour les équipes d’ingénierie et d’achats, la sélection du bon modèle nécessite une évaluation au niveau du système. Tenez compte des facteurs suivants :

1. Courant nominal :Déterminez le courant de fonctionnement continu et la marge de conception requise.
2. Application CA ou CC :Confirmez si la configuration sélectionnée est spécifiquement adaptée au type de courant et à la tension prévus.
3. Tension nominale :Vérifiez la compatibilité avec la tension réelle du système.
4. Exigences de tenue aux courts-circuits :Évaluez le courant de défaut potentiel et la durée de tenue requise.
5. Configuration de la lame :Confirmez si une disposition à une ou deux lames est appropriée.
6. Cotes d'installation :Vérifiez l'espace de l'armoire, la disposition des jeux de barres, les bornes et l'accès au fonctionnement.
7. Mode opératoire :Tenez compte des exigences relatives à l'emplacement de la poignée, au fonctionnement à l'avant, au verrouillage et au verrouillage/étiquetage.
8. Normes et certifications :Confirmer le respect des normes requises par le marché de destination et le projet.

Il est également important de distinguer un interrupteur à couteau d’un disjoncteur. Un interrupteur à couteau est principalement sélectionné pour les fonctions de commutation et d'isolation et ne doit pas automatiquement être considéré comme un substitut à la protection contre les surintensités ou les courts-circuits. Les concepteurs du système doivent le coordonner avec les dispositifs de protection appropriés en amont et en aval.

Comment pouvez-vous améliorer la fiabilité de l’installation et de la maintenance ?

Même un interrupteur à couteau robuste peut fonctionner mal s’il est mal installé ou mal entretenu. Les ingénieurs électriciens et les équipes de maintenance doivent suivre les instructions d'installation du fabricant et les réglementations de sécurité électrique applicables.

• Vérifiez que la valeur nominale du commutateur correspond à la configuration système requise réelle.
• Assurez-vous que toutes les connexions sont correctement serrées conformément aux exigences spécifiées du fabricant.
• Inspectez périodiquement les surfaces de contact pour déceler toute contamination, oxydation, surchauffe ou usure anormale.
• Vérifiez que le mécanisme de commande se déplace facilement sans résistance excessive.
• Maintenez un dégagement adéquat et évitez tout contact accidentel avec les composants sous tension.
• Utilisez les procédures de verrouillage/étiquetage appropriées pendant la maintenance.
• N’utilisez jamais un interrupteur en dehors de sa puissance électrique spécifiée ou de ses conditions d’application.

Pour les installations critiques, une inspection périodique doit être intégrée au programme de maintenance préventive du site. Toute élévation anormale de température, décoloration, isolation endommagée, connexion desserrée ou déformation mécanique doit être examinée par un personnel qualifié.

Foire aux questions

Quels courants nominaux sont disponibles pour l'interrupteur à couteau 200-4 000 A ?

La série de produits couvre une large gamme de 200 à 4 000 A. La page publiée identifie spécifiquement les configurations à lame unique pour 200 A et 400 A et les configurations à double lame pour 600 A, 1 000 A et 1 500 A. Pour les besoins en courant plus élevé, les acheteurs doivent confirmer le modèle et la configuration exacts auprès du fabricant.

Quelles normes le commutateur à couteau SYK18 suit-il ?

Soutia déclare que la série SYK18 est conçue conformément aux normes GB/T 14048.3 et IEC/EN 60947-3. Les exigences de certification et de conformité spécifiques au projet doivent toujours être confirmées avant la passation des marchés.

Un interrupteur à couteau peut-il remplacer un disjoncteur ?

Pas généralement. Un interrupteur à couteau est principalement destiné à la commutation et à l'isolation. Les disjoncteurs assurent des fonctions de protection telles que l'interruption des conditions de surcharge et de court-circuit. Les deux appareils peuvent fonctionner ensemble dans le cadre d’un système de protection électrique coordonné.

Où un interrupteur à couteau à courant élevé est-il généralement installé ?

Les applications typiques incluent les armoires ESS industrielles, les sections de bus basse tension, les équipements électriques photovoltaïques, les boîtes de distribution, les panneaux de commande, les systèmes de générateurs et les positions de déconnexion principales.

Que dois-je confirmer avant d'acheter un interrupteur à couteau 200-4 000 A ?

Confirmez le courant nominal, la tension de fonctionnement, l'application AC/DC, la disposition des pôles, les exigences de tenue aux courts-circuits, les dimensions d'installation, la méthode de connexion, le mécanisme de fonctionnement, les normes et toute exigence de certification spécifique au projet.

Conclusion

LeInterrupteur à couteau 200-4000Aest une solution pratique pour la commutation à courant élevé et l'isolation électrique visible où un fonctionnement mécanique fiable et une séparation claire pour la maintenance sont importants. La série SYK18 de Soutya combine plusieurs configurations de courant, pression de contact à ressort à lames, composants conducteurs étamés et applications couvrant les ESS industriels, les systèmes photovoltaïques, les sections de bus basse tension et les installations de générateurs. Pour les ingénieurs et les professionnels des achats, le choix du modèle approprié doit toujours commencer par les paramètres électriques réels et les exigences de sécurité du projet.

Si vous recherchez une solution fiable d'isolation à courant élevé pour un projet industriel, commercial, photovoltaïque, ESS ou de générateur,Contactez-nouspour discuter de l'intensité nominale, de la tension, de la configuration, des conditions d'application et des spécifications techniques requises. Soutya peut vous aider à évaluer la solution d'interrupteur à couteau appropriée pour votre système électrique et vous fournir une assistance professionnelle pour vos besoins en matière d'approvisionnement.
