Comment un boîtier de combinaison DC+AC 1000V améliore-t-il les projets de stockage solaire

À quoi sert un boîtier de combinaison DC+AC 1 000 V ?

Un système de conversion d’énergie dans une centrale solaire avec stockage doit gérer deux sources d’énergie : le générateur photovoltaïque générant du courant continu et l’onduleur de batterie échangeant du courant alternatif. LeBoîte de combinaison DC+AC 1000V 2 en 1 sortierelie ces circuits séparés à l'intérieur d'une seule enceinte, produisant une ligne d'alimentation de sortie qui se connecte aux charges ou à l'appareillage de commutation en aval.

Pour les ingénieurs, cette topologie réduit le nombre de panneaux de distribution, raccourcit la longueur des câbles et simplifie la coordination des dispositifs de protection. La valeur nominale de 1 000 V CC convient aux panneaux photovoltaïques modernes où les tensions des chaînes dépassent 800 V afin de réduire les pertes de courant et de cuivre. Côté CA, le boîtier accueille également la sortie de l'onduleur et assure une transition propre vers le réseau de l'installation.

Pourquoi les centrales photovoltaïques hybrides ont-elles besoin d'un boîtier combiné CC et CA ?

Les conceptions traditionnelles utilisent un boîtier de combinaison CC pour les chaînes photovoltaïques et un boîtier de distribution CA séparé pour la sortie de l'onduleur de batterie. Cette approche crée davantage de croisements de câbles, davantage de points de terminaison et un temps d'installation plus long sur site. Chaque connexion supplémentaire augmente la probabilité de bornes desserrées, de pénétration d'humidité et de défauts à la terre.

En combinant l'entrée CC et l'entrée CA en une seule unité, le boîtier de combinaison Soutya DC+AC crée un seul emplacement utilisable. Les techniciens inspectent les deux circuits en une seule visite et la sortie peut être déconnectée à un moment donné pendant la maintenance. Cette philosophie de conception réduit également l’espace physique nécessaire dans les locaux techniques surpeuplés et les unités de stockage d’énergie conteneurisées.

Les équipes achats en bénéficient également. Un boîtier doté de composants de protection CC et CA coûte moins cher que l'achat de deux panneaux spécialisés, si l'on prend en compte la main d'œuvre, le matériel de montage et la gestion des câbles externes.

Comment un ingénieur doit-il sélectionner un combinateur 2 en 1 pour les systèmes 1 000 V ?

La sélection d’un boîtier de mixage pour une installation hybride nécessite plus que la simple vérification de la tension nominale. L'ingénieur doit évaluer la coordination de l'isolation, la tension nominale de tenue aux chocs, les distances de sécurité et de fuite, la protection contre la pénétration du boîtier et l'échauffement à pleine charge.

Pour une section 1 000 V CC, les jeux de barres et les bornes internes doivent être suffisamment espacés pour éviter les décharges partielles, à haute altitude ou dans des environnements humides. Le boîtier doit avoir un indice IP65 minimum pour les installations extérieures et un boîtier stabilisé aux UV lorsqu'il est exposé au soleil.

La gestion thermique est tout aussi importante. Un combinateur 2 en 1 transporte à la fois le courant PV et le courant CA ; la chaleur générée par les fusibles, les jeux de barres et les dispositifs de protection contre les surtensions doit être dissipée sans chauffer les composants à proximité. Demandez les données du test d'échauffement et vérifiez que le boîtier prend en charge le courant maximum attendu à une température ambiante de 50 °C ou plus.

Quelles fonctions de protection sont les plus importantes dans un boîtier de combinaison DC+AC ?

L'architecture de protection à l'intérieur d'unBoîte de combinaison DC+ACdécide de la fiabilité du système pour survivre aux courts-circuits, aux surtensions et aux arcs électriques.

Du côté DC, des fusibles de chaîne ou un disjoncteur dédié assurent une protection contre les surintensités. Le calibre du fusible doit correspondre au calibre maximum du fusible de série imprimé sur la fiche technique du module PV. Côté AC, une protection contre les surintensités protège le câble en aval de l'onduleur. Les deux sections doivent utiliser des composants certifiés pour leurs classes de tension respectives.

Une protection contre les surtensions est obligatoire dans les zones soumises à la foudre. Installez des SPD sur chaque entrée et coordonnez leur type avec le niveau d'exposition attendu. La référence à la norme CEI 61643-11 classe les performances du SPD pour les côtés AC et DC. Dans de nombreux cas, un SPD de type 2 est suffisant, mais un SPD de type 1 est requis lorsqu'un coup de foudre direct est possible.

Pour les arcs CC, certains codes locaux peuvent exiger un dispositif de détection de défauts d'arc en série. La norme UL 1699B définit comment la protection des circuits PV contre les défauts d'arc CC est testée et quel comportement de déconnexion est attendu. Un boîtier de combinaison équipé de fonctionnalités AFCI peut isoler le défaut précocement et empêcher la propagation du feu.

Comment le combinateur multi-entrées de Soutya réduit-il la complexité de l'installation ?

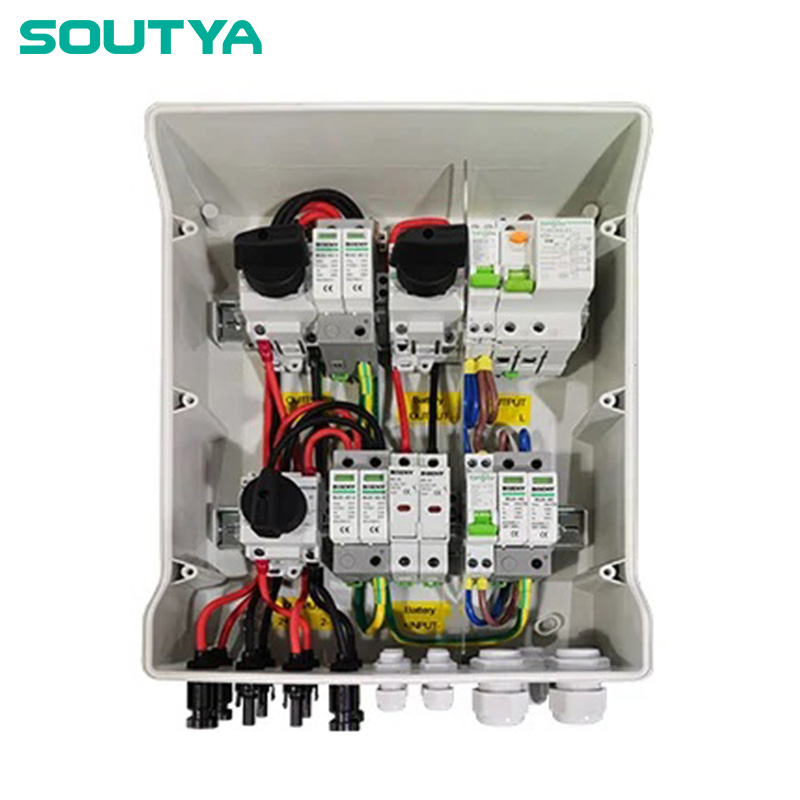

LeBoîte de combinaison Soutya DC+AC 1000 V 2 en 1 sortieest conçu pour les installateurs qui souhaitent un câblage prévisible et une mise en service plus facile. En regroupant l'entrée CC et l'entrée CA dans une seule unité, le boîtier réduit le nombre de terminaisons sur le terrain et raccourcit la communication entre le côté PV et l'onduleur de stockage.

Soutia intègre le boîtier, les barres omnibus en cuivre, le sectionneur, les porte-fusibles et les SPD dans un seul assemblage testé. La borne de sortie est étiquetée et les deux zones d'entrée sont séparées en interne pour éviter toute connexion croisée accidentelle. Le boîtier convient aussi bien aux projets commerciaux sur les toits qu'aux systèmes de stockage de batteries conteneurisés où l'espace est limité.

Étant donné que le produit est fabriqué et vérifié sous forme d’assemblage, l’intégrateur système n’a pas besoin de concevoir une protection à partir de zéro. Cela réduit le temps d'ingénierie et facilite l'obtention de l'approbation du projet par les inspecteurs locaux qui exigent des évaluations documentées des composants.

Quels sont les points de référence de conformité et de sécurité pour les boîtiers combineurs 1 000 V ?

Les concepteurs et les acheteurs doivent faire référence à des normes reconnues lorsqu’ils cochent une boîte de combinaison pour des projets d’énergie renouvelable.

La CEI 62548 fournit des exigences de conception pour les panneaux photovoltaïques, couvrant le câblage, la protection, les dispositifs de surintensité, la mise à la terre et l'isolation. Cette norme est le principal guide sur la façon dont un générateur photovoltaïque se connecte à un boîtier de combinaison. La norme CEI 61643-11 définit les exigences SPD et les méthodes de test pour les systèmes d'alimentation basse tension jusqu'à 1 500 V CC ou 1 000 V CA, ce qui la rend pertinente à la fois pour les ports CC et CA dans un boîtier de combinaison Soutya.

De plus, pour la protection contre les arcs électriques CC, la norme UL 1699B est adoptée dans les projets nord-américains. Bien qu'il ne s'agisse pas d'une norme CEI, elle est devenue la référence pour tester et vérifier la protection des circuits contre les défauts d'arc CC dans les systèmes photovoltaïques. Les ingénieurs et les équipes d'approvisionnement doivent demander aux fournisseurs des certificats confirmant que ces normes ont été utilisées lors de la vérification de la conception.

Quelles pratiques au niveau du site prolongent la durée de vie d’un boîtier de combinaison DC+AC ?

Même le meilleur boîtier de combinaison échouera prématurément si les pratiques du site sont mauvaises. Les installateurs doivent utiliser le couple correct lors de la terminaison des câbles, du côté 1 000 V CC. Des connexions desserrées provoquent des points chauds et entraînent une rupture d’isolation.

Les boîtes de mélange doivent être protégées du soleil direct lorsque cela est possible. Même si les abris extérieurs sont dotés d'un revêtement résistant aux UV, les températures internes continuent d'augmenter si le soleil frappe la surface. Pour les baies sur le toit, montez le boîtier sur un mur orienté au nord ou sous la rangée de modules pour réduire le stress ambiant.

L'entretien périodique doit inclure l'inspection de tous les fusibles, des indicateurs d'état du SPD, de l'intégrité des joints et des presse-étoupes. Les SPD se dégradent après des surtensions répétées, même lorsque l'indicateur vert est toujours visible. Une simple vérification annuelle réduit la probabilité d’un arrêt intempestif.

, la documentation est importante. Conservez le schéma de câblage et le manuel d'installation à proximité du tableau de distribution. La configuration à deux entrées et une sortie du boîtier Soutya est simple, mais un schéma clair aide les nouveaux techniciens et accélère le traçage des pannes.

Références

[1] CEI 62548:2016. Réseaux photovoltaïques (PV) - Exigences de conception [S]. 2016.

[2] CEI 61643-11:2011. Dispositifs de protection contre les surtensions basse tension - Partie 11 : SPD connectés aux systèmes électriques basse tension [S]. 2011.

[3] UL 1699B:2018. Protection des circuits contre les arcs photovoltaïques (PV) CC [S]. 2018.
