Quels disjoncteurs CC assurent la sécurité des systèmes solaires et de stockage ?

Pourquoi les systèmes DC nécessitent-ils une protection dédiée ?

L’alimentation CC semble simple de l’extérieur. Une chaîne photovoltaïque produit du courant, une armoire à batteries stocke l'énergie, un chargeur de véhicule électrique transfère l'énergie et un panneau de distribution envoie l'électricité là où elle est nécessaire. Le véritable défi commence lorsque quelque chose ne va pas. Contrairement au courant alternatif, qui passe naturellement par zéro plusieurs fois par seconde, le courant continu ne fournit pas le même point d'interruption facile. Lorsqu’un défaut survient, l’arc peut être plus persistant, plus chaud et plus difficile à éteindre.

C'est pourquoiDisjoncteurs CCne sont pas de simples appareils de commutation ordinaires portant une étiquette différente. Ils sont conçus pour déconnecter le courant continu en toute sécurité dans des conditions de surcharge ou de court-circuit. Concrètement, ils contribuent à prévenir la surchauffe des câbles, les dommages aux équipements, les risques d'incendie et les temps d'arrêt inutiles. Pour un installateur solaire, cela peut protéger les boîtiers de mixage et les circuits côté onduleur. Pour un intégrateur de stockage d’énergie, il peut protéger les chaînes de batteries et les armoires CC. Pour un projet de recharge de véhicules électriques, il peut prendre en charge une distribution d’énergie plus sûre là où un courant élevé fait partie du fonctionnement quotidien.

Les acheteurs se concentrent souvent d’abord sur le courant nominal, car il est facile à comprendre. Cependant, le courant nominal ne représente qu’une partie de la décision. La tension du système, le pouvoir de coupure, la conception d'extinction d'arc, le nombre de pôles, le sens du câblage, l'environnement d'installation et les exigences de certification sont tous importants. Un disjoncteur qui semble acceptable sur le papier peut néanmoins ne pas convenir s'il ne peut pas interrompre l'énergie de défaut réelle du système.

À quels problèmes les acheteurs sont-ils confrontés lors de la sélection de disjoncteurs CC ?

La plupart des erreurs d’achat ne se produisent pas parce que l’acheteur ignore la sécurité. Cela se produit parce que les systèmes à courant continu comportent plusieurs détails cachés qu’il est facile de sous-estimer. Un projet peut paraître standard, mais le comportement électrique change lorsque les chaînes sont connectées en série, lorsque les armoires de batteries fonctionnent à haute tension ou lorsque les équipements de charge nécessitent une protection rapide et stable.

Un problème courant est l’inadéquation de tension. Certains acheteurs utilisent des disjoncteurs CA dans les systèmes CC ou choisissent un disjoncteur CC dont la tension nominale ne correspond pas à la pleine tension en circuit ouvert de l'installation. Cela peut devenir dangereux car le disjoncteur peut ne pas éteindre correctement l'arc lors de la déconnexion.

Un autre problème est la polarité incertaine. Dans certains produits CC, le sens du câblage est important. Si les installateurs inversent les bornes positives et négatives d'un disjoncteur polarisé, l'appareil risque de ne pas s'interrompre en toute sécurité. Les conceptions non polarisées ou bidirectionnelles peuvent réduire les erreurs d'installation, en particulier dans les projets où plusieurs équipes travaillent sur site.

Le pouvoir de coupure est également souvent négligé. Un disjoncteur doit gérer plus que le courant de fonctionnement normal. Il doit être capable d'interrompre le courant de court-circuit présumé maximum dans cette partie du système. Dans le stockage d'énergie par batterie, le courant de défaut peut augmenter rapidement, de sorte qu'une mauvaise conception de la protection peut entraîner de graves conséquences.

Les acheteurs s’inquiètent également de la cohérence de l’offre. Lorsqu'un projet nécessite des lots répétés, des unités de remplacement ou une protection standardisée sur plusieurs sites, l'approvisionnement aléatoire peut créer un mélange de spécifications et d'habitudes d'installation. C'est là que nous travaillons avec un fabricant expérimenté tel queZhejiang Soutya Nouvelle Énergie LLCpeut aider les acheteurs à mieux organiser la sélection de produits, la communication technique et les achats futurs.

• Confusion de tension :Les valeurs nominales AC et DC ne sont pas interchangeables.
• Risque d'interruption d'arc :Les arcs CC peuvent être plus difficiles à éteindre.

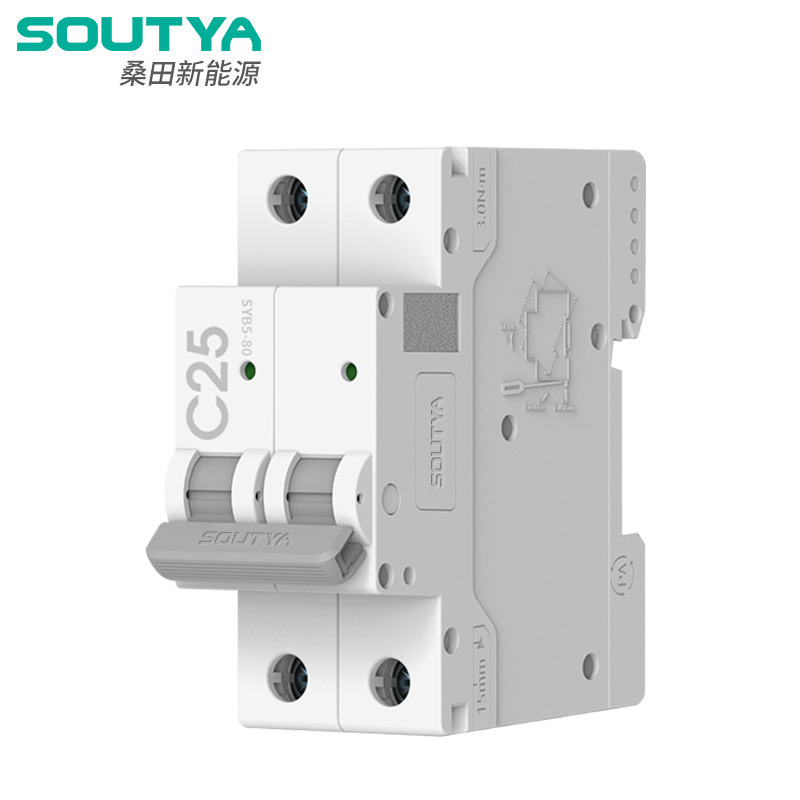

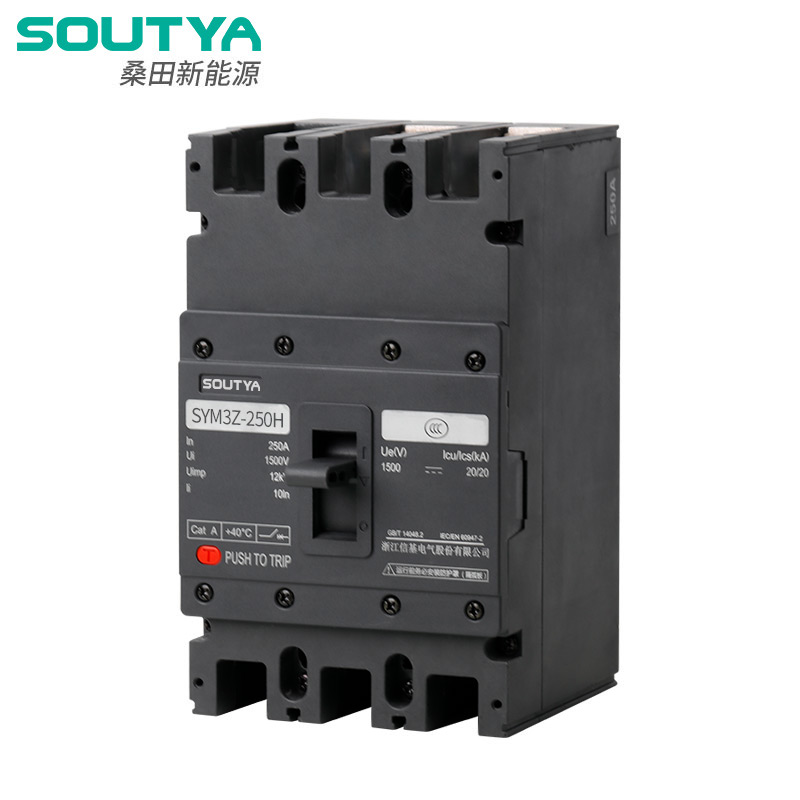

• Mauvais type de disjoncteur :Les petits systèmes, les chaînes photovoltaïques haute tension et les grandes armoires CC nécessitent des solutions différentes.
• Erreurs d'installation :La polarité, le sens du câblage et la configuration des pôles doivent être soigneusement vérifiés.
• Incohérence du fournisseur :Un approvisionnement instable peut créer des écarts de spécifications entre les projets.

Comment les disjoncteurs DC contrôlent-ils les défauts ?

Lorsque le courant dépasse la plage autorisée,Disjoncteurs CCdébranchez le circuit pour limiter les dégâts. Le principe de fonctionnement peut inclure une protection thermique contre les surcharges et une protection magnétique contre les courts-circuits, selon la conception du produit. La principale différence réside dans ce qui se passe à l’intérieur du disjoncteur pendant l’interruption. Une fois les contacts ouverts, un arc se forme. Dans un circuit CC, cet arc doit être guidé, étiré, refroidi et éteint rapidement.

Une bonne conception de disjoncteur CC accorde une attention particulière à la structure des contacts, à la disposition de la chambre de coupure, à l'espacement des contacts, au matériau isolant et à la résistance thermique interne. Ces détails peuvent ne pas être visibles à première vue pour l'acheteur, mais ils influencent la sécurité dans des conditions de panne réelles. Un disjoncteur de haute qualité ne se contente pas de déclencher ; il se déclenche de manière contrôlée.

Dans les systèmes d'énergie solaire, le disjoncteur peut être installé entre les chaînes photovoltaïques, les boîtiers de combinaison, les onduleurs et les unités de distribution CC. Dans le stockage d'énergie, il peut se trouver du côté CC des racks de batteries, des systèmes de conversion de puissance ou des circuits de protection au niveau de l'armoire. Lors de la recharge des véhicules électriques, il peut protéger les branches côté courant continu où une interruption stable et un fonctionnement fiable sont essentiels.

Pour les acheteurs, l’objectif n’est pas de mémoriser toutes les structures internes. Le but est de se poser les bonnes questions avant de commander : Quelle est la tension continue maximale ? Quel est le courant attendu ? Quel est le niveau de court-circuit ? Une protection bidirectionnelle est-elle nécessaire ? Le disjoncteur sera-t-il utilisé dans un boîtier de combinaison, une armoire, un chargeur ou un panneau de distribution ? Existe-t-il des problèmes environnementaux tels que la chaleur, la poussière, l’humidité ou l’exposition à un boîtier extérieur ?

Quel type convient à chaque application ?

Tous les projets n'ont pas besoin du même type de disjoncteur. Les petits systèmes solaires sur toit, les centrales photovoltaïques commerciales, les armoires de stockage d'énergie par batterie et les panneaux CC industriels peuvent avoir des exigences de protection très différentes. Le tableau ci-dessous donne une comparaison pratique des décisions d'achat courantes.

Un acheteur doit éviter de sélectionner uniquement par nom de produit. Deux disjoncteurs peuvent tous deux être appelésDisjoncteurs CC, mais l'un peut être conçu pour des circuits compacts à faible courant tandis qu'un autre peut être destiné aux équipements photovoltaïques à haute tension ou aux gros équipements de stockage d'énergie. L’approche la plus sûre consiste à établir une fiche technique avant de comparer les prix.

Que doivent vérifier les acheteurs avant de commander ?

Un processus de sélection clair permet de gagner du temps, réduit les retouches et aide à prévenir les litiges d'installation. Avant de passer une commande, les acheteurs doivent préparer les paramètres électriques de base et les conditions d'application. Cela permet au fournisseur de recommander un modèle plus précis au lieu de deviner à partir d'informations incomplètes sur le projet.

1. Confirmez la tension du système.Utilisez la tension continue maximale possible, pas seulement la tension de fonctionnement normale. Dans les systèmes photovoltaïques, la tension en circuit ouvert peut augmenter par temps froid.
2. Confirmez le courant nominal.Le disjoncteur doit permettre un fonctionnement normal sans déclenchement intempestif tout en protégeant correctement le circuit.
3. Vérifier le pouvoir de coupure.Le disjoncteur doit interrompre le courant de court-circuit disponible au point d'installation.
4. Choisissez la bonne configuration de pôles.Différentes configurations de câblage peuvent nécessiter différents nombres de pôles et méthodes de connexion.
5. Vérifiez les exigences de polarité.Si les équipes d'installation ont besoin de plus de flexibilité, les options non polarisées ou bidirectionnelles peuvent réduire les risques.
6. Tenez compte de l’enceinte et de l’environnement.La température, l'humidité, la poussière, les vibrations et la ventilation de l'armoire peuvent affecter les performances à long terme.
7. Demandez la documentation technique.Les dessins, les paramètres du produit, les conseils d'installation et les informations sur les tests aident l'acheteur à prendre une décision en toute confiance.

Pour les distributeurs et les maîtres d’œuvre, la normalisation est un autre enjeu important. Si chaque projet utilise un disjoncteur différent sans une logique de sélection claire, l'inventaire devient plus difficile à gérer. Le remplacement devient également plus lent. Une gamme de produits bien organisée aide les distributeurs à réagir plus rapidement lorsque les clients ont besoin d'échantillons, de commandes répétées ou d'une assistance après-vente.

Pourquoi la capacité des fournisseurs est-elle importante ?

En protection électrique, le fournisseur fait partie de la chaîne de sécurité. Un produit peu coûteux avec des spécifications peu claires peut entraîner des dépenses supplémentaires ultérieurement en raison de retards dans le projet, de coûts de remplacement et d'une atteinte à la confiance des utilisateurs finaux. Les acheteurs ont besoin d'un fournisseur qui comprend comment la protection DC est utilisée dans les systèmes pratiques, et pas seulement comment expédier un article standard.

Zhejiang Soutya Nouvelle Énergie LLC fournit des composants électriques CC pour des applications telles que les systèmes d'énergie renouvelable, les équipements de stockage d'énergie, les stations de recharge pour véhicules électriques, les boîtiers de combinaison CC et les panneaux de distribution. Pour les acheteurs recherchantDisjoncteurs CC, cela est important car la sélection de produits est souvent liée au système plus large. Un disjoncteur peut devoir fonctionner avec des sectionneurs, des dispositifs de protection contre les surtensions, des boîtiers de combinaison ou d'autres composants côté CC.

Un fournisseur compétent peut aider les acheteurs à comparer les types de produits, à clarifier les valeurs nominales, à comprendre les limites d'installation et à éviter les modèles incompatibles. Ceci est particulièrement utile pour les distributeurs étrangers, les entrepreneurs EPC, les installateurs solaires et les intégrateurs de stockage d'énergie qui ont besoin d'achats répétables plutôt que de commandes d'essai uniques.

Une bonne communication avec les fournisseurs doit également être directe. Si un acheteur fournit des données de projet peu claires, le fournisseur doit lui poser des questions sur la tension, le courant, le niveau de défaut, l'application, le boîtier et la quantité. Si un produit ne convient pas, le fournisseur doit expliquer pourquoi. À long terme, des conseils techniques pratiques ont plus de valeur qu’un devis rapide avec des détails manquants.

Comment les utilisateurs peuvent-ils améliorer la fiabilité à long terme ?

Même bien sélectionnésDisjoncteurs CCnécessite une installation et une inspection appropriées. La fiabilité à long terme dépend à la fois de la qualité des produits et de la gestion du site. Des bornes desserrées, des câbles surchauffés, une mauvaise ventilation de l'armoire et une intrusion d'humidité peuvent tous réduire la sécurité du système.

Lors de l'installation, les techniciens doivent suivre le schéma de câblage, les exigences de couple, les règles d'espacement et les recommandations en matière de boîtier. Après avoir mis le système sous tension, ils doivent vérifier s'il y a une chaleur anormale, un déclenchement instable, une décoloration visible, une odeur inhabituelle ou des signes d'arc électrique. Pour les actifs solaires et de stockage de grande valeur, l’inspection programmée n’est pas une formalité ; c'est une habitude de contrôle des coûts.

• Inspectez l’étanchéité des bornes après l’installation et pendant la maintenance planifiée.
• Gardez les armoires électriques propres, sèches et correctement ventilées.
• Remplacez les disjoncteurs qui présentent des signes de surchauffe, de fissures, de traces de carbone ou de dommages mécaniques.
• Ne réenclenchez pas un disjoncteur à plusieurs reprises sans identifier la cause du déclenchement.
• Enregistrez les numéros de modèle et les spécifications pour les remplacements futurs et la planification des stocks.

Dans de nombreux projets, le disjoncteur n'est remarqué que lorsqu'un défaut survient. C'est trop tard. Traiter les composants de protection comme des actifs critiques permet de réduire les réparations d’urgence et rend le fonctionnement du système plus prévisible.
