Comment dimensionner correctement un boîtier de combinaison CC pour votre système de panneaux solaires

Vous êtes-vous déjà demandé si votre système de panneaux solaires fonctionnait aussi efficacement et en toute sécurité qu'il devrait l'être ? En tant que propriétaire ou installateur de système solaire, vous vous êtes probablement concentré sur les panneaux et les onduleurs. Mais il existe un élément essentiel qui, souvent, ne reçoit pas l’attention qu’il mérite : leDBoîte de combinaison C. Ce héros méconnu de votre générateur photovoltaïque gère le flux complexe d’énergie de vos panneaux, garantissant que tout fonctionne correctement et est protégé. Choisir le mauvais système peut entraîner des pertes d’énergie, des risques pour la sécurité et des temps d’arrêt frustrants du système. ÀSoutia, nous comprenons intimement ces points douloureux. Grâce à des années d'ingénierie et d'expérience sur le terrain, nous avons vu comment unBoîte de combinaison DCconstitue l’épine dorsale robuste d’une installation solaire fiable. Ce guide vous expliquera, de manière professionnelle mais simple, exactement comment dimensionner cet élément crucial pour vos besoins spécifiques.

Qu'est-ce qu'un boîtier de combinaison DC exactement et pourquoi le dimensionnement est-il important ?

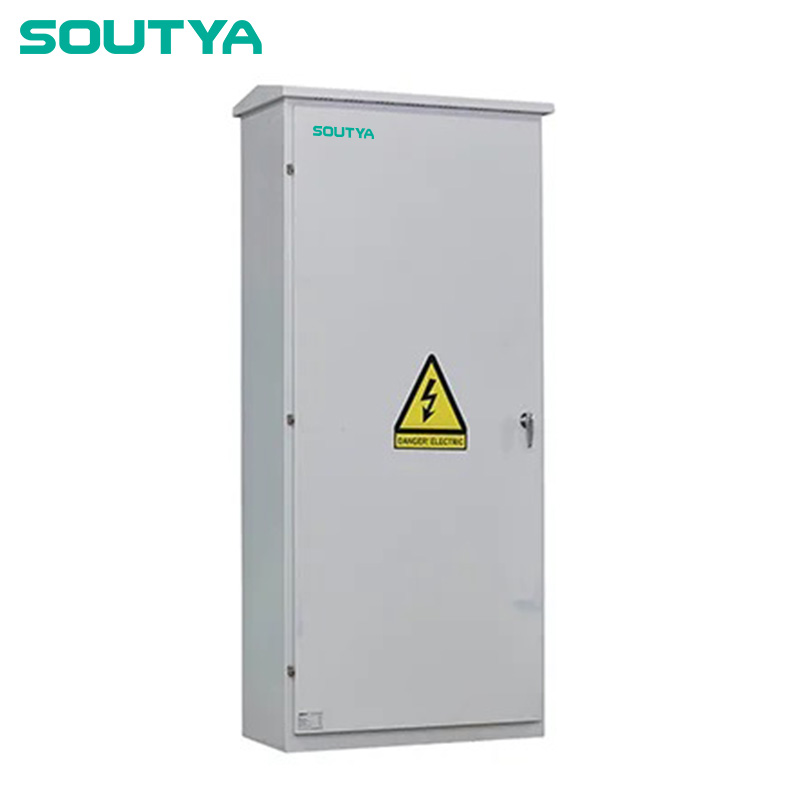

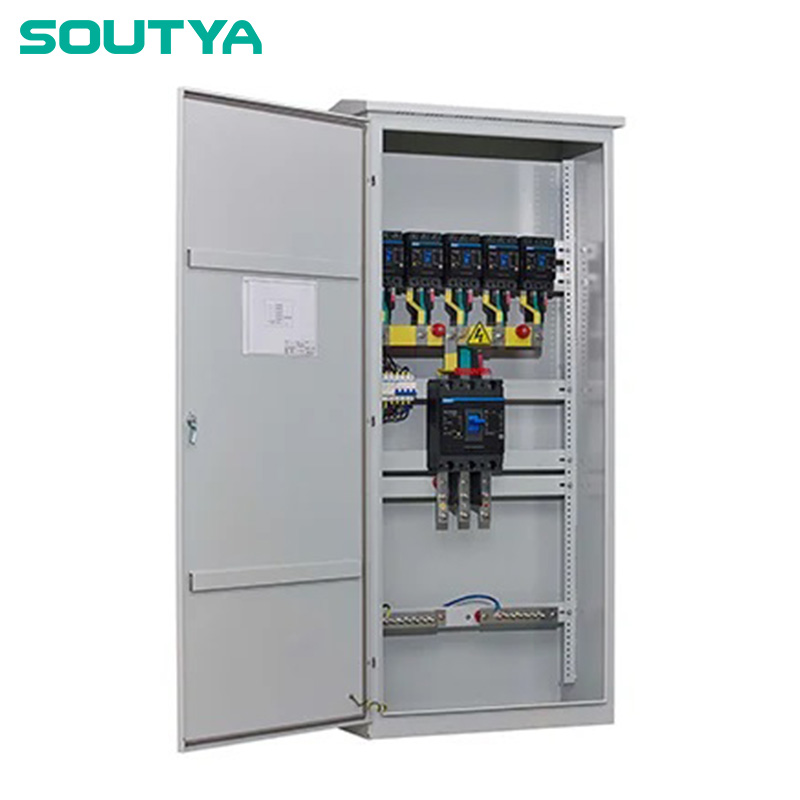

Commençons par les bases. UNBoîte de combinaison DCest un boîtier monté entre vos panneaux solaires et l'onduleur. Sa tâche principale est de consolider la sortie de plusieurs chaînes solaires (groupes de panneaux connectés en série) en une seule paire de conducteurs qui alimentent l'onduleur. Mais cela fait bien plus. Il abrite des dispositifs de protection critiques tels que des fusibles ou des disjoncteurs pour chaque chaîne, protégeant contre les courants inverses dangereux et les surcharges. Il constitue également un point central et sûr pour la surveillance, la maintenance et la déconnexion du système.

Alors, pourquoi la taille est-elle si critique ? Un boîtier de mixage sous-dimensionné peut surchauffer, déclencher inutilement des dispositifs de protection ou même présenter un risque d'incendie. Une boîte surdimensionnée, bien que sûre, signifie que vous avez dépensé de l’argent pour une capacité dont vous n’avez pas besoin et que vous avez pris plus de place que nécessaire. Un dimensionnement approprié établit l’équilibre parfait entre sécurité, performances et rentabilité. Il assure votreBoîtes de combinaison DCpeut gérer le courant électrique et la tension maximum produits par votre réseau, à la fois dans des conditions normales et extrêmes.

Quels paramètres électriques clés devez-vous calculer en premier ?

Avant même de consulter les catalogues de produits, vous devez rassembler certaines données fondamentales de la conception de votre réseau de panneaux. Ce n’est pas aussi intimidant qu’il y paraît. Vous travaillerez principalement avec quatre paramètres clés : courant de puissance maximal (Imp), courant de court-circuit (Isc), tension en circuit ouvert (Voc) et tension maximale du système. Ces valeurs se trouvent sur la fiche technique de vos panneaux solaires et sont influencées par votre température locale.

• Courant de chaîne :Ceci détermine l’intensité nominale nécessaire pour les fusibles/disjoncteurs d’entrée et les jeux de barres internes. La valeur clé ici est laCourant de court-circuit (Isc)d'un seul panneau. Vous appliquez ensuite des facteurs de sécurité.

• Tension de chaîne :Ceci détermine la tension nominale requise pour les composants du boîtier. La valeur critique est laTension en circuit ouvert (Voc)d'un seul panneau, ajusté pour la température la plus froide attendue sur votre site. Vous multipliez le Voc du panneau ajusté par le nombre de panneaux dans une seule chaîne de série.

Simplifions cela avec un exemple pratique. Supposons que nous utilisons des panneaux de 400 W avec les spécifications suivantes :

• Icc = 10,5 A

• Vo = 40,5 V

• Coefficient de température de COV = -0,3%/°C

Considérons maintenant un site où la température la plus basse enregistrée est de -10°C, et nous avons 12 panneaux par chaîne. Le calcul ressemblerait à ceci :

Tableau 1 : Exemple de calcul de paramètres électriques clés

Ces valeurs calculées (environ 537 V et 10,5 A par chaîne) constituent la base de la sélection de votreBoîte de combinaison DC.

Comment sélectionner le bon modèle de boîtier de combinaison Soutya DC ?

Une fois que vous avez vos paramètres électriques de base, l’étape suivante consiste à les faire correspondre à un boîtier de combinaison compatible. C'est iciSoutiales produits brillent, offrant des spécifications claires et robustes conçues pour des applications réelles. Vous devez considérer plusieurs spécifications de boîte.

• Chaînes d'entrée maximales :Combien de chaînes distinctes devez-vous combiner ? Nos boîtes sont disponibles en configurations 4 en 1, 6 en 1, 8 en 1, 10 en 1 et même plus grandes.

• Tension maximale du système (Vcc) :Cela doit dépasser votreVoix de corde ajustéecalculé dans le tableau 1. Pour notre exemple de 537 V, un boîtier de 600 V ou 1 000 V conviendrait, 1 000 V offrant plus de marge pour une expansion future.

• Courant d'entrée de chaîne nominal (A) :La valeur nominale du fusible ou du disjoncteur par chaîne. Il doit représenter au moins 156 % de l’Isc de la chaîne (conformément aux directives NEC). Pour notre Isc 10,5A : 10,5A * 1,56 =16,38A. Vous sélectionnerez la taille standard supérieure, généralement une20Afusible.

• Courant nominal de sortie principale (A) :La valeur nominale du disjoncteur ou du fusible de sortie principal. Ceci est basé sur lesomme de tous les courants d'entrée de chaînemultiplié par un facteur de sécurité et de diversité.

Disons que notre exemple de projet comporte 6 chaînes identiques. Voici comment nous sélectionnerions unSoutiamodèle:

Tableau 2 : Guide de sélection du boîtier de combinaison Soutya (Exemple : SY-COM-6S)

Comme vous pouvez le constater, leSoutiaLe modèle SY-COM-6S non seulement répond, mais dépasse, les exigences de notre exemple de système, offrant des marges de sécurité vitales et des fonctionnalités optionnelles précieuses. NotreBoîtes de combinaison DCsont construits avec cette philosophie : offrir une marge de fiabilité et des options de visibilité.

Quelles sont les FAQ courantes sur les boîtiers de combinaison DC ?

Naviguer dans les détails peut soulever de nombreuses questions. Voici trois des problèmes les plus fréquents que nous rencontronsSoutia.

FAQ 1 : Puis-je connecter des chaînes avec différents nombres de panneaux ou différentes marques de panneaux au même boîtier de combinaison CC ?
C’est techniquement possible mais généralement déconseillé sauf si le boîtier est spécialement conçu à cet effet. Le principal problème est l’inadéquation de tension. Les chaînes avec des tensions différentes (en raison de différents nombres ou spécifications de panneaux) tenteront de s'égaliser lorsqu'elles seront combinées, entraînant une perte de puissance de sortie et une contrainte potentielle sur la chaîne à basse tension. Pour des performances optimales, toutes les chaînes connectées à un standardBoîte de combinaison DCdoivent être identiques en termes de modèle de panneau, de quantité et d’orientation.

FAQ 2 : Ai-je toujours besoin d'un fusible pour chaque chaîne de mon boîtier de raccordement ?
Pas toujours. Le National Electrical Code (NEC) prévoit une exception clé. Si vous n'avez que deux chaînes en parallèle, vous n'avez généralement pas besoin de fusibles de chaîne, car il est peu probable que le courant inverse maximum possible d'une chaîne saine vers une chaîne défectueuse dépasse l'intensité admissible de la chaîne défectueuse. Cependant, si vous disposez de trois chaînes ou plus en parallèle, des fusibles ou des disjoncteurs pour chaque chaîne sont nécessaires.obligatoirepour se protéger contre un flux de courant inverse excessif. Tout standardSoutiales boîtiers de combinaison sont préconfigurés avec la protection requise par chaîne pour une conformité et une sécurité totales.

FAQ 3 : Quelle est l'importance de l'indice de protection IP (Ingress Protection) pour un boîtier de combinaison, et que dois-je rechercher ?
Extrêmement important. LeBoîte de combinaison DCest installé à l’extérieur, exposé à la pluie, à la poussière et éventuellement à la neige. Une mauvaise étanchéité peut entraîner une pénétration d’humidité, provoquant de la corrosion, des courts-circuits et une panne du système. Pour la plupart des applications extérieures, une valeur minimale deIP65est recommandé. Cet indice garantit une protection complète contre la pénétration de poussière et une protection contre les jets d'eau à basse pression provenant de toutes les directions.Soutiales boîtiers sont généralement classésIP65ou supérieur, garantissant une durabilité à long terme dans des conditions environnementales difficiles.

Comment les facteurs physiques et environnementaux influencent-ils votre choix ?

Les spécifications électriques représentent la moitié de l’histoire. L’endroit et la manière dont vous montez la boîte sont tout aussi cruciaux. Tenez compte du matériau du boîtier : le plastique diélectrique est économique et résistant à la corrosion, tandis que le métal (comme l'aluminium thermolaqué) offre une résistance mécanique et une dissipation thermique supérieures. La taille physique doit s'adapter à tous les composants avec un espace de pliage des fils approprié. Les emplacements d’entrée des conduits doivent correspondre à votre plan de câblage.

L’environnement est essentiel. Les sites côtiers exigent une résistance élevée à la corrosion. Les zones à forte activité de foudre rendent un dispositif de protection contre les surtensions (SPD) intégré de grande capacité non négociable. Pour les climats chauds, assurez-vous que la température nominale du boîtier et le déclassement de ses composants (comme les fusibles) sont suffisants. ÀSoutia, nous concevons notreBoîtes de combinaison DCen gardant à l’esprit ces défis mondiaux, en utilisant des matériaux et des conceptions qui résistent à l’épreuve du temps et des éléments.

Prêt à construire un système solaire plus sûr et plus efficace ?

Dimensionner votreBoîte de combinaison DCcorrectement n’est pas seulement un exercice technique consistant à cocher des cases ; c'est un investissement dans la sécurité, l'efficacité et la longévité de l'ensemble de votre investissement en énergie solaire. En calculant méthodiquement les paramètres de vos chaînes et en les faisant correspondre à un produit robuste et bien conçu, vous éliminez un point de défaillance majeur et gagnez en tranquillité d'esprit.

ÀSoutia, nous sommes spécialisés dans la fourniture de cette tranquillité d'esprit. Notre gamme deBoîtes de combinaison DCest conçu avec précision, construit avec durabilité et conçu pour la clarté, ce qui rend le processus de sélection et d'installation plus fluide pour les professionnels et garantit des performances fiables pendant des années. Nous ne vendons pas seulement des composants ; nous fournissons la fiabilité fondamentale dont dépend votre système d’énergie solaire.

Vous avez un projet spécifique en tête ou avez besoin de conseils d'experts pour sélectionner le boîtier de combinaison parfait pour votre configuration unique ?Notre équipe d'assistance technique est prête à vous aider.Contactez-nousaujourd'huipour une consultation personnalisée, des fiches produits détaillées ou pour trouver un distributeur près de chez vous. Bâtissons ensemble un avenir solaire plus sûr et plus intelligent.
