Boîte de combinaison de déconnexion solaire DC 1500 V

Le boîtier de combinaison de déconnexion solaire DC 1 500 V, fourni par la Chine fabricant Zhejiang Soutya New Energy LLC, est une unité de combinaison photovoltaïque de 1 500 V CC doté d'un boîtier en alliage d'aluminium et d'une protection IP66 qui garantit une haute durabilité et performances extérieures fiables. L'appareil intègre des éléments critiques composants de sécurité, y compris les dispositifs de protection contre les surtensions CC, les isolateurs CC et un interrupteur d'isolement principal CC. Il est conçu pour offrir une isolation complète, les fuites et la protection de mise à la terre dans les systèmes photovoltaïques.

Paramètre technique

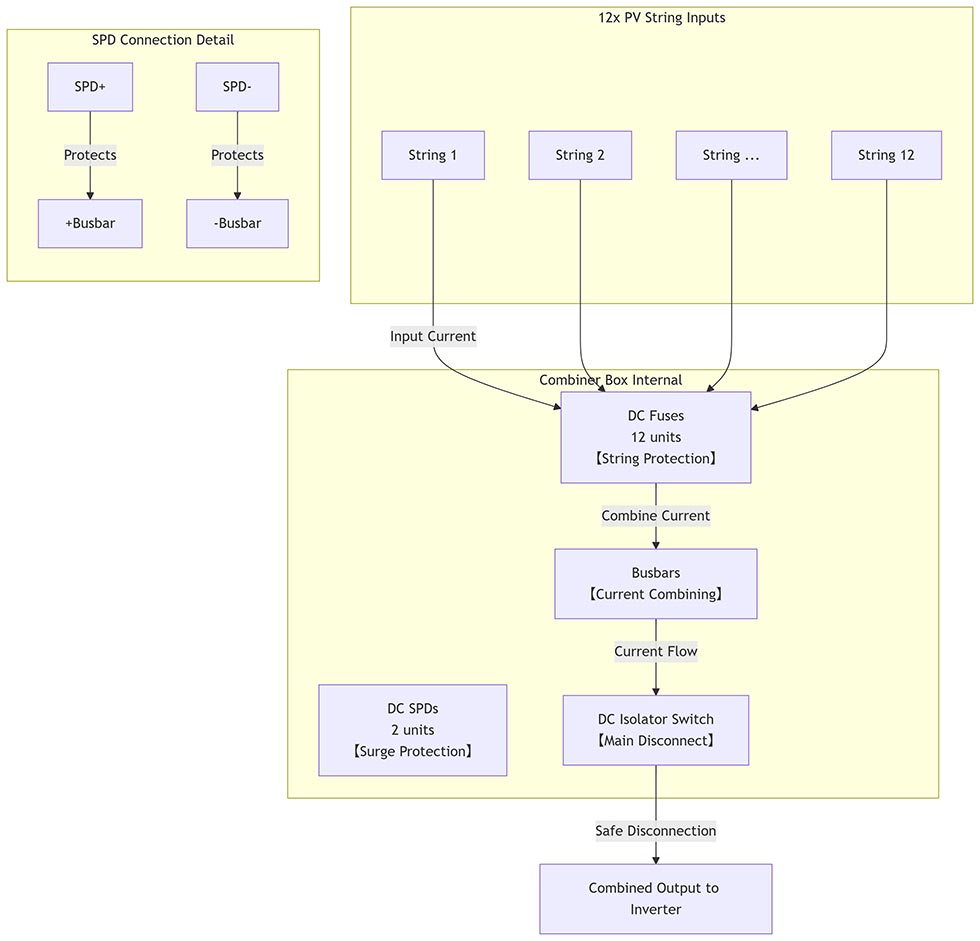

Schéma de câblage

Scénarios d'application

1.Champs photovoltaïques à l'échelle industrielle – Agrégation centrale d'onduleurs

Fixée au sol sur des traverses en acier entre les rangées de trackers, la boîte 12 en 1 Consolide une douzaine de chaînes de 1 500 V en un seul câble. Fusible individuel les supports protègent chaque chaîne contre les défauts de courant inverse, tandis que les SPD jumeaux (± et PE) bloquent les surtensions induites sur de longues distances en courant continu. Le principal L'isolateur rotatif offre une isolation à rupture visible au niveau du combineur, permettant les équipes de maintenance doivent verrouiller l'ensemble du bus 1500 V avant de travailler sur le onduleur central ou transformateur.

2.Grands toits commerciaux – Groupement de chaînes multi-MPPT

Installée sur des plateaux lestés sur de vastes toits plats, l'unité alimente 12 chaînes séparées en une seule entrée MPPT d'un onduleur de 250 kW. Au niveau de la chaîne la fusion empêche la propagation des défauts entre les baies et l'isolateur donne aux électriciens un point de déconnexion local lors du remplacement de l'onduleur ou du scan IR inspections, éliminant ainsi le besoin de fermer l’ensemble du toit.

3.Installations agrovoltaïques – Combineurs trackers surélevés

Suspendu sur des structures de pylônes au-dessus des rangées de cultures, l'enceinte regroupe les puissance provenant de modules bifaciaux surélevés. L'étanchéité IP66 bloque le pulvérisation d'irrigation et la poussière, tandis que les deux SPD protègent contre les orages d'été courants dans plaines rurales. L'interrupteur d'isolement permet aux agriculteurs de mettre hors tension le courant continu en toute sécurité circuits avant de régler l’inclinaison du tracker ou d’entretenir les rampes d’irrigation.

4. Chantiers industriels en micro-réseau – façades de stockage couplées au courant continu

Monté sur socle en bordure de car-ports solaires reliés à des containers de batteries, le combinateur fusionne 12 chaînes dans un bus 1 500 V CC alimentant les chargeurs PCS. Jeux de barres évalués à 400 A, cycle de charge/décharge de stockage à poignée continue, et l'isolateur permet un arrêt d'urgence pour les pompiers lorsqu'il est intégré avec le système de détection de défauts d’arc du micro-réseau.

5. Centrales solaires isolées dans le désert – Centres à longue chaîne pour environnements difficiles

Fixée sur des plots en béton au milieu des massifs désertiques, la boîte résiste à une température ambiante de 55 °C et du sable soufflé par le vent. Deux SPD protègent contre les coups de foudre à distance sur des kilomètres de câblage CC, tandis que l'isolateur principal permet la nuit verrouillage sans exposition de l'onduleur, garantissant un temps d'arrêt minimal pendant le module nettoyage ou échange de moteur de suivi.
