Pourquoi choisir un boîtier d'isolateur CC IP65 avec fusible à trois chaînes

Qu'est-ce qu'un boîtier d'isolateur CC, boîtier IP65 à trois chaînes avec fusible ?

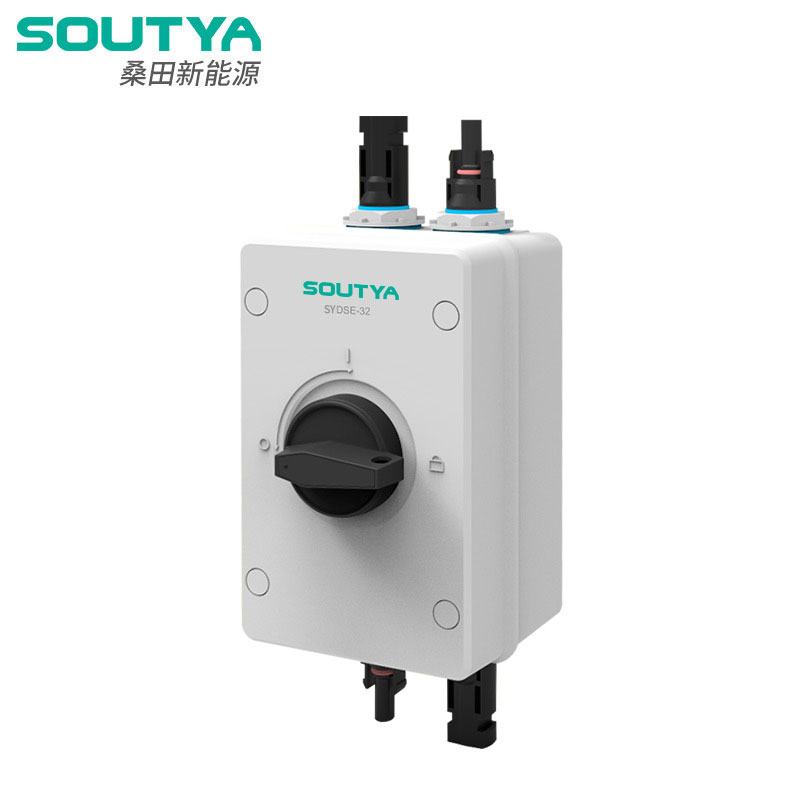

Le **Soutya DC Isolator Box IP65 Enclosure Three Strings with Fuse** est un boîtier de combinaison compact conçu pour les systèmes photovoltaïques où trois chaînes d'entrée CC indépendantes doivent être combinées en un seul circuit de sortie. Il intègre un isolateur CC (interrupteur-sectionneur) et trois porte-fusibles – un par chaîne – à l'intérieur d'un boîtier classé IP65.

Ce composant se situe entre les modules PV et l'onduleur. Il fournit un point de déconnexion sûr pour la maintenance et l'arrêt d'urgence, tandis que les fusibles protègent chaque chaîne contre les surintensités causées par des courants inverses ou des conditions de défaut. L'architecture à trois chaînes est courante dans les installations résidentielles et les petites installations commerciales où les tailles de panneaux varient de 6 à 15 kW.

Soutia, en tant que fabricant d'équipements de protection électrique, évalue cette unité pour des tensions de fonctionnement allant jusqu'à 1 000 V CC, ce qui correspond aux limites de tension des modules modernes en silicium cristallin. Le boîtier est en plastique technique stabilisé aux UV ou en acier thermolaqué, selon la variante du modèle, et toutes les pièces sous tension sont fermées pour éviter tout contact accidentel.

Pourquoi les panneaux photovoltaïques à trois chaînes nécessitent-ils une combinaison dédiée d'isolateur et de fusibles ?

Dans un générateur photovoltaïque multi-chaînes, chaque chaîne génère son propre courant continu. Si une chaîne développe un court-circuit ou un défaut de terre interne, les chaînes restantes peuvent renvoyer du courant dans la chaîne défectueuse. Sans fusibles par chaîne, ce courant inverse peut dépasser le courant nominal du module et provoquer des dommages thermiques ou un incendie.

La norme CEI 62548:2016 relative aux exigences de conception des panneaux photovoltaïques spécifie la protection contre les surintensités pour chaque chaîne connectée en parallèle. Un fusible dédié par chaîne garantit qu'un défaut dans une chaîne est isolé sans perturber les deux autres. L'isolateur CC ajoute une coupure visible pour un fonctionnement manuel sûr pendant l'installation, l'inspection ou l'intervention d'urgence.

, une boîte combinée d'isolateur et de fusibles réduit le nombre de composants séparés dans le circuit CC, minimisant ainsi les erreurs de câblage potentielles et les points de jonction. Le boîtier d'isolateur CC Soutya IP65 à trois cordes avec fusible remplace trois porte-fusibles individuels plus un isolateur séparé, économisant ainsi de l'espace et des coûts.

Pour que les ingénieurs sélectionnent la protection, l’interaction entre le pouvoir de coupure du fusible et la capacité de commutation de l’isolateur doit être vérifiée. Le fusible élimine un défaut tandis que l'isolateur assure une déconnexion intentionnelle par coupure de charge. Les deux fonctions sont essentielles pour un fonctionnement sûr et la conformité à la norme CEI 62548:2016.

Comment le boîtier IP65 protège-t-il l'isolateur CC et les fusibles dans les installations extérieures ?

IP65 signifie que le boîtier est étanche à la poussière (IP6X) et protégé contre les jets d'eau à basse pression venant de toutes les directions. Cela rend le boîtier d'isolateur Soutya DC adapté aux installations photovoltaïques extérieures montées sur le toit ou au sol, où la pluie, la condensation et la poussière sont des menaces constantes.

Le boîtier réalise cette étanchéité grâce à un joint en silicone ou à un joint EPDM sur le couvercle, ainsi que des presse-étoupes qui maintiennent l'intégrité de l'indice IP lorsque les fils entrent. Les composants internes — les contacts de l'isolateur et les porte-fusibles — sont montés sur une plaque qui résiste à la corrosion et suit l'environnement thermique à l'intérieur du boîtier.

L’augmentation de la température est un facteur de conception critique. Lorsque trois chaînes transportent du courant simultanément, la chaleur générée par les éléments fusibles et la résistance de contact doit être dissipée sans accélérer le vieillissement de l'isolation. La conception du boîtier Soutya comprend des canaux de ventilation qui empêchent l'accumulation de pression interne tout en préservant la barrière IP65. Ces détails prolongent la durée de vie des contacts de commutation et des clips de fusible.

Pour les installations exposées aux embruns salins côtiers ou aux polluants industriels, la finition thermolaquée ou anodisée du boîtier offre une résistance supplémentaire à la corrosion. La poignée de l'isolateur DC est également conçue pour être utilisable avec des gants, et son indicateur de position reste visible même lorsque le couvercle est fermé.

Quels calibres de fusibles et configurations de chaînes conviennent à votre système photovoltaïque ?

Le choix du calibre de fusible correct pour chaque chaîne est un équilibre entre le transport du courant maximum normal et l'élimination des courants de défaut. Pour un module standard de 72 cellules avec un courant de court-circuit (Isc) de 9 A, le calibre du fusible doit être compris entre 15 A et 20 A, en fonction du calibre maximum du fusible en série du module.

Le Soutya DC Isolator Box peut accueillir trois chaînes, chacune équipée d'un fusible cylindrique de 10 × 38 mm (commun pour le PV). Le porte-fusible accepte jusqu'à 20 A par chaîne et le circuit de sortie a un courant nominal allant jusqu'à 63 A, offrant une capacité totale de 3 × 20 A = 60 A en sortie, en supposant une marge de déclassement de 20 %.

Voici un tableau comparatif des configurations courantes de boîtiers de combinaison à trois chaînes :

Pour les chaînes avec plus de trois entrées parallèles, un boîtier de combinaison différent avec plus de porte-fusibles serait nécessaire. Un boîtier à deux chaînes peut suffire pour les petits systèmes résidentiels. Le modèle à trois chaînes proposé par Soutya est le point idéal en termes de rentabilité car il utilise un seul boîtier pour l'isolation et la protection par fusible tout en laissant une marge pour une quatrième chaîne si nécessaire (bien que les porte-fusibles soient au nombre de trois).

Comment installer et entretenir le boîtier d'isolateur Soutya DC pour une fiabilité à long terme ?

L'installation commence par le montage du boîtier sur une structure verticale solide, à l'aide de fixations en acier inoxydable. Les points d'entrée des câbles doivent être dirigés vers le bas pour minimiser la pénétration d'humidité via les presse-étoupes. Les câbles positifs et négatifs de chaque chaîne sont acheminés dans le boîtier, la ligne positive passant par son porte-fusible dédié et la ligne négative connectée au jeu de barres de sortie.

Avant la mise sous tension, mesurez la résistance d'isolement de chaque chaîne et vérifiez la polarité. L'isolateur CC doit être utilisé plusieurs fois sans charge pour confirmer un fonctionnement fluide. Lors de la mise en service, des pinces multimètres sont utilisées pour mesurer les courants de chaîne afin de garantir qu'aucune chaîne n'est fortement déséquilibrée, signe d'un éventuel défaut de terre ou d'une inadéquation de module.

Les contrôles de maintenance sont simples : tous les six mois, inspectez les joints d'étanchéité pour déceler des fissures, vérifiez la présence de condensation à l'intérieur du boîtier et vérifiez que tous les capuchons de fusibles sont bien serrés. Serrez les terminaisons une fois par an, car les cycles de chauffage et de refroidissement peuvent desserrer les vis. Si un fusible a grillé, remplacez-le par un fusible du même type et du même calibre et recherchez la cause avant de remettre sous tension.

Les performances de contact de l'isolateur DC sont liées à sa fiabilité à long terme. Une étude sur les électrodes de contact des commutateurs CC basse tension (voir référence [2]) montre que les matériaux comportant des couches d'alliage d'argent présentent une érosion par arc plus faible après des milliers d'opérations. Le boîtier d'isolateur CC Soutya utilise des contacts à pointe argentée dans son commutateur rotatif pour réduire la résistance de contact et prolonger la durée de vie mécanique au-delà de 10 000 opérations.
