Dispositif de protection contre les surtensions 1 000 V CC

Le dispositif de protection contre les surtensions SYS5-40P 1 000 V CC, fourni par la société chinoise fabricant Zhejiang Soutya New Energy LLC, est un 500-1 000 V CC, classe T2 SPD avec courant de décharge maximum de 40 kA et protection contre la tension ≤3,9 kV niveau, conçu pour limiter la foudre et les surtensions de commutation dans les zones résidentielles chaînes photovoltaïques sur les toits, petites centrales solaires C&I et stockage sur batterie domestique systèmes.

Scénarios d'application

1. PV résidentiel sur le toit

Monté du côté CC des onduleurs string monophasés ou triphasés de 5 à 20 kW, il bloque la foudre induite et les transitoires de commutation ; la protection 3,9 kV Le niveau protège l'isolation des chaînes de 600 à 800 V, tandis que le rail DIN IP20 le boîtier s'insère dans un tableau de distribution domestique.

2.Petites centrales solaires à pont métallique C&I

Dans les systèmes de 20 à 60 kW, un SPD pour deux chaînes est installé dans la chaîne boîte de combinaison. Les contacts de signal à distance sont mis en parallèle et câblés au port RS-485 de l'onduleur, envoyant des alarmes « panne SPD » au mobile du propriétaire application et en supprimant les inspections sur site.

3. Unités hybrides à batterie PV pour la maison

Entre la pile batterie 48 V/51,2 V et le bus 600 V DC d'un tout-en-un onduleur, le SPD empêche les surtensions de commutation générées par la batterie DC-DC étapes de réflexion dans les modules PV.

4. Chargeurs CC communautaires ≤80 kW

Sur le bus 750 V DC alimentant les modules de puissance, le SPD supprime les arcs surtensions causées par des cycles de branchement/débranchement fréquents, protégeant le SiC interne MOSFET et capteurs Hall.

5.Rénovations solaires des tours de télécommunications

Une charge de –48 V partage le même réseau de mise à la terre avec un bus PV de 800 V ; le SPD empêche la foudre de se déplacer le long des câbles d'alimentation jusqu'à l'abri électrique, maintenir BBU et les équipements de transport à l'antenne.

Paramètre technique

Remarque : Le SPD de catégorie T2 est principalement utilisé dans les principales armoires d'arrivée des systèmes de distribution.

Appareil accessoire

Dispositif d'isolation des pannes

Le parasurtenseur est équipé d'un dispositif de protection contre les pannes. Lorsque le protecteur tombe en panne en raison d'une surchauffe, cet appareil peut le déconnecter automatiquement du réseau électrique tout en fournissant un signal d'indication. Lorsque le protecteur fonctionne normalement, la fenêtre indicatrice s'affiche en vert ; après l'isolation des pannes, la fenêtre s'affiche en rouge.

Dispositif de signal d'alarme à distance

Le protecteur peut être fabriqué avec des contacts de signal à distance. Cet appareil comprend un ensemble de contacts normalement ouverts et normalement fermés. Lorsque le protecteur fonctionne normalement, le contact normalement fermé est engagé. Si un ou plusieurs modules du protecteur tombent en panne, le contact passe de normalement fermé à normalement ouvert, activant le contact normalement ouvert pour envoyer un signal de défaut.

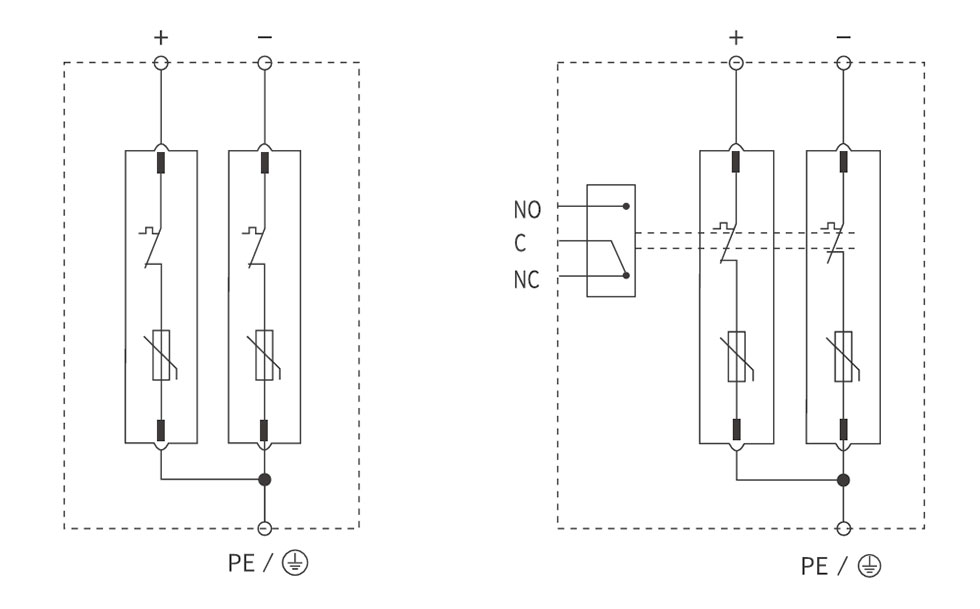

Schéma de câblage

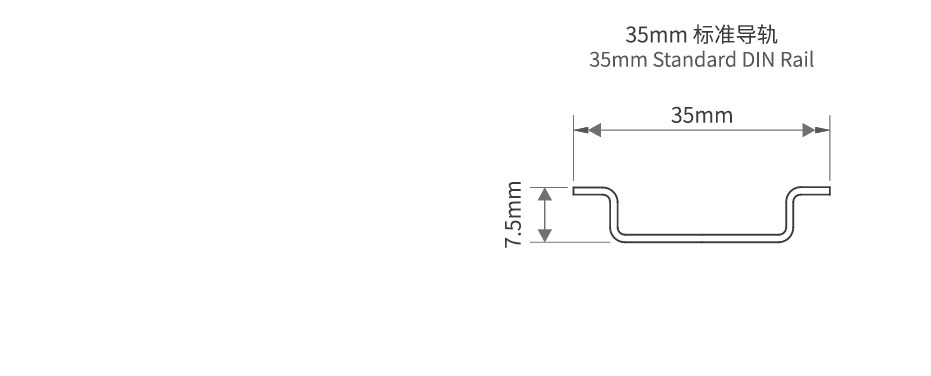

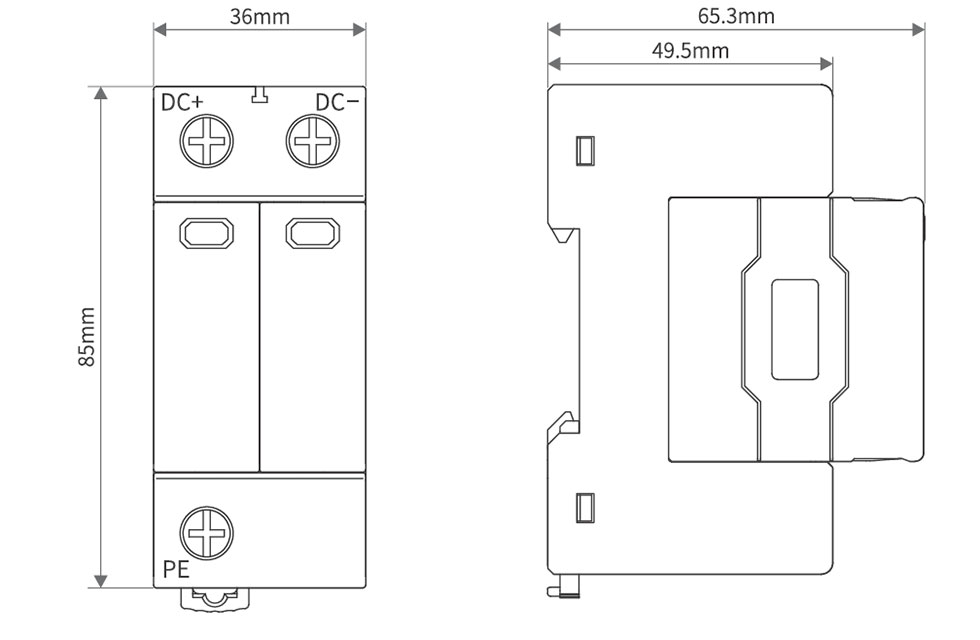

Apparence et dimensions d'installation
